光纤激光切割机的优点和缺点

激光切割机的优点和缺点

介绍

目录

光纤激光切割机的优点和缺点是用户在购买机器之前要考虑的最重要的方面。光纤激光切割机以其精度、速度和效率彻底改变了制造业和加工制造业。这些机器使用光纤激光技术以高精度切割各种材料,使其成为许多工业应用中不可或缺的工具。然而,与任何先进技术一样,光纤激光切割机也有自己的优点和缺点。本文深入探讨了这些优点和缺点,并详细了解了光纤激光切割机的工作原理及其在不同行业的应用。

光纤激光切割机概述

30kw高功率光纤激光切割机

历史背景

光纤激光器的发展可以追溯到 20 世纪 60 年代初,但直到 20 世纪 90 年代末和 21 世纪初,光纤激光器技术才在工业应用中实现商业可行性。光纤技术、高功率二极管激光器和精密控制系统的进步为我们今天看到的现代光纤激光切割机铺平了道路。这些机器已经改变了众多行业,从汽车和航空航天到电子和金属制造。

光纤激光切割机的工作原理

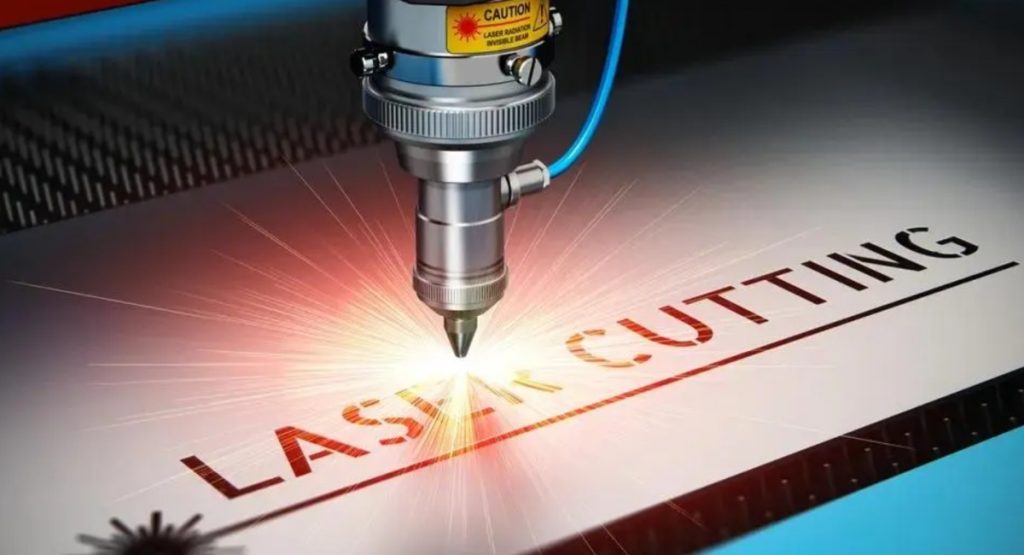

光纤激光切割机 使用光纤激光器,这是一种固态激光器。激光束由一系列二极管产生,然后通过柔性光纤传输。该光纤放大光束,产生高度集中和强烈的激光,然后将其引导到要切割的材料上。激光束与材料之间的相互作用导致材料的精确切割、雕刻或标记。光纤激光切割机的关键部件包括:

  1. 激光源:激光束的来源,通常由多个二极管组成。
  2. 光纤:传输和放大激光束。
  3. 切割头:将激光束聚焦到材料上。
  4. 数控控制器:控制切割头和材料的运动,确保精确切割。
  5. 辅助气体系统:使用氮气或氧气等气体去除熔融材料并防止氧化,从而增强切割过程。

光纤激光切割机的应用

光纤激光切割

1. 汽车行业

汽车行业高度依赖光纤激光切割机来精确切割和塑造各种部件,包括车身面板、发动机部件和内饰元件。光纤激光器的高速和高精度提高了生产效率和质量控制。

2. 航空航天工业

在航空航天领域,光纤激光切割用于制造复杂零件和组件,精度高,材料浪费少。光纤激光器能够切割钛和铝等轻质耐用的材料,是航空航天应用的理想选择。

3. 金属制造

光纤激光切割机广泛应用于金属加工,用于切割、雕刻和标记金属。其多功能性使其能够制作复杂的设计,并高效处理薄金属板和厚金属板,满足各种加工需求。

4.电子电气行业

电子行业受益于光纤激光切割,可生产精密复杂的组件,例如电路板、连接器和外壳。光纤激光器的准确性和可重复性可确保电子设备的可靠性和性能。

5. 医疗器械制造

光纤激光切割在医疗器械行业中至关重要,可用于生产复杂而精密的部件,例如手术器械、植入物和诊断设备。激光切割的清洁度和精度符合医疗应用所需的严格标准。

6.珠宝和时尚

珠宝和时尚行业利用光纤激光切割机在各种材料(包括金属、皮革和织物)上创造复杂而细致的设计。光纤激光器的精确性和灵活性使设计师能够以高质量的结果将他们的创意愿景变为现实。

7. 标牌和广告

在标牌和广告行业,光纤激光切割机用于生产高质量的标牌、展示品和宣传材料。光纤激光器能够精确、快速地切割和雕刻各种材料,是制作引人注目且耐用的标牌的热门选择。

光纤激光切割机优缺点介绍

15kw钣金光纤激光切割机

光纤激光切割机的优点

1.高精度、高准确度

光纤激光切割机以其高精度和准确性而闻名。聚焦的激光束可以切割复杂形状和复杂设计,且公差最小。这种精度对于需要精细工作的行业尤其有益,例如电子、珠宝和医疗器械制造。

2.速度和效率

光纤激光切割机最显著的优势之一是切割速度。这些机器切割材料的速度比传统切割方法(如机械切割或 CO2 激光)快得多。速度的提高意味着更高的生产率和更短的交货时间,使光纤激光切割机成为大批量生产环境的理想选择。

3. 物料处理的多功能性

光纤激光器可以切割各种材料,包括金属(例如钢、铝、黄铜和铜)、塑料、陶瓷和复合材料。这种多功能性使其适用于不同行业的各种应用。此外,光纤激光器可以处理薄材料和厚材料,进一步扩大了其用途范围。

4.维护和运营成本低

与 CO2 激光器相比,光纤激光切割机的维护要求较低。由于无需镜子,光纤传输系统坚固耐用,因此减少了定期调整和更换的需要。此外,光纤激光器更节能,耗电量更少,产生的热量更少,从而降低了运营成本。

5. 增强的安全功能

光纤激光切割机具有先进的安全功能,包括封闭的切割区域和联锁系统,以保护操作员免受激光照射。这些机器的自动化特性还降低了人为错误和事故的风险,使其在工业环境中使用更安全。

6. 最少的材料浪费

光纤激光切割的高精度可最大程度地减少材料浪费。窄切口(切割宽度)可确保在切割过程中去除更少的材料,这在使用昂贵材料时尤其重要。这种效率可节省成本并实现更可持续的制造实践。

7. 高光束质量和稳定性

光纤激光器可产生高质量光束,输出一致且稳定。这种品质可实现干净平滑的切割,且所需的后期处理最少。激光输出的稳定性还可确保可靠且可重复的切割性能,这对于保持产品质量至关重要。

光纤激光切割机的缺点

1. 初期投资高

购买光纤激光切割机的初始成本可能相当高。高功率光纤激光器以及精确控制和操作所需的复杂组件导致价格昂贵。对于考虑采用该技术的中小型企业 (SME) 来说,这笔巨额资本投资可能是一个障碍。

2. 材料厚度受限

虽然光纤激光器可以有效切割薄材料和中等厚度的材料,但它们可能难以切割非常厚的材料。对于极厚的金属,等离子切割或水射流切割等替代切割方法可能更合适。这一限制要求制造商在投资光纤激光切割机之前仔细评估其材料切割需求。

3. 反光材料的挑战

铜和黄铜等高反射性材料可能对光纤激光切割造成挑战。激光束可能会反射回机器,从而可能损坏激光源和光学元件。尽管激光技术和防护措施的进步在一定程度上缓解了这一问题,但对于大量使用反射材料的制造商来说,这仍然是一个需要考虑的问题。

4. 操作人员培训及技能

操作光纤激光切割机需要专门的培训和技能。虽然现代机器配备了用户友好的界面和自动化功能,但了解激光参数、材料特性和维护程序的细微差别对于获得最佳性能至关重要。投资操作员培训至关重要,但会增加实施该技术所需的总体成本和时间。

5. 潜在的热影响区

激光切割会产生高温,从而在被切割的材料上形成热影响区 (HAZ)。虽然与其他类型的激光器相比,光纤激光器产生的热量较少,但仍存在切割边缘附近发生热变形或材料特性变化的风险。这个问题对于需要精确机械或结构完整性的敏感材料尤其重要。

6. 环境和安全问题

尽管光纤激光切割机具有诸多优势,但它仍可能带来环境和安全问题。该过程会产生烟雾和颗粒物,可能需要适当的通风和过滤系统才能确保安全的工作环境。此外,高强度激光束需要严格的安全规程,以防止意外暴露和受伤。

光纤激光切割机与其他切割方法的比较

20kw高功率光纤激光切割机

A.光纤激光切割机与CO2激光切割机

比较项目

光纤激光切割机

C02激光切割机

切割精度

精度高,适合切割复杂的形状和细节。

精度高,但在精细结构及小孔加工方面不如光纤激光

切削材料

最适合切割不锈钢、碳钢、铝等金属材料

能够切割各种材料,包括金属和非金属(如木材、塑料、玻璃等)

切割厚度

最适合薄至中等厚度的材料(0.5 毫米至 20 毫米)

切割厚金属板时表现良好,尤其是切割超过10mm的材料

切割速度

薄金属板的切割速度非常快

切割速度慢,尤其是薄金属材料

切割质量

切削刃光滑,热影响区小

切削刃质量较高,但热影响区较大

设备成本

初期设备投资较高,但长期运行成本较低

初期设备投资较低,但维护及运行成本较高

运行成本

能源效率高、运行成本低,尤其是在金属加工领域

能耗高,尤其是冷却系统和激光器维护成本

维持需求

维护要求低,设备寿命长

维护要求高,透镜、谐振腔等光学元件需要经常维护

操作复杂性

操作比较复杂,需要专业技术人员

操作相对复杂,尤其是调整光学系统

适用场景

适合高精度、大尺寸金属加工

适合切割多种材料,特别是非金属材料

热影响

热影响区小,适合切割热敏性材料

热影响区较大,容易造成材料变形

B.光纤激光切割机与等离子切割机

比较项目

光纤激光切割机

等离子切割机

切割精度

精度高,适合切割复杂形状和细节

精度低,尤其是在切割较薄的材料时

切削材料

适用于不锈钢、碳钢、铝等多种金属材料

主要用于切割钢、铝等导电材料

切割厚度

最适合薄至中等厚度的材料(0.5 毫米至 20 毫米)

可以切割较厚的材料(最多几厘米),特别是在重工业应用中

切割速度

薄板切割速度非常快

厚板切割速度快,薄板切割速度稍慢

切割质量

边缘光滑,热影响区小

边缘质量相对较差,可能需要二次加工,导致热影响区较大

设备成本

初期投资高

初期投资相对较低

运行成本

能源效率高,运行成本低

运营成本相对较高,尤其是考虑到电力消耗和消耗品的成本

操作复杂性

操作比较复杂,需要专业技术人员

操作简单,培训需求低

灵活性

灵活性高,适合复杂、精细的切割任务

灵活性相对较低,但在切割厚板材方面具有明显优势

维持需求

维护要求低,设备寿命长

维护要求高,需要定期更换电极和喷嘴

热影响

产生的热影响区较少,适合切割热敏感材料

热影响区较大,易引起材料变形

C.光纤激光切割机与剪板机

比较项目

光纤激光切割机

剪板机

切割精度

精度高,适合切割复杂形状和细节

只适合直线切割,精度相对较低

切削材料

可切割多种金属材料,包括不锈钢、碳钢、铝等

主要用于切割薄板,材料种类有限

切割厚度

适用于从薄到中等厚度的材料(通常为 0.5 毫米至 20 毫米)

适用于厚金属板(通常为6mm至50mm),也适用于薄板

切割速度

薄板切割速度非常快

切割速度快,尤其厚板材,优势明显

操作复杂性

操作复杂,需要专业技术人员

操作相对容易,适合大批量生产和简单的切割任务

设备成本

初期投资较高,维护成本较低

初期投资相对较低,但较厚材料的剪切设备成本较高

运行成本

能源效率高,运行成本低,特别是在大规模生产中

运营成本低,主要包括电费和定期维护费用

灵活性

灵活性高,可切割复杂形状和多种材料

灵活性低,只能进行线性切割

维持需求

维护要求低、使用寿命长

维护要求低,但需要定期更换工具以确保切割质量

热影响

切割过程中产生少量热影响区,适合加工热敏性材料

无热影响,因为剪切过程不涉及热量

D.光纤激光切割机与水射流切割机

比较项目

光纤激光切割机

水刀切割机

切割精度

精度高,适合切割复杂形状和细节

精度高,特别适合切割无热变形的材料

切削材料

最适合切割不锈钢、碳钢、铝等金属材料

能够切割几乎所有材料,包括金属、塑料、玻璃、陶瓷、复合材料等

切割厚度

最适合薄至中等厚度的材料(0.5 毫米至 20 毫米)

能够切割非常厚的材料(厚度可达几百毫米),适合切割超厚材料

切割速度

薄金属板的切割速度非常快

切割速度相对较慢,尤其是厚材料

切割质量

切削刃光滑,热影响区小

切割质量高,边缘光滑,无热影响区

设备成本

初期设备投资较高,但长期运行成本较低

初期设备投资较高,特别是高压泵和磨料系统的成本

运行成本

能源效率高,运行成本低,特别适合大型金属加工

运营成本高,包括水、电、磨料消耗和维护成本

维持需求

维护要求低,设备寿命长

维护要求高,需要定期更换喷嘴和高压泵组件,磨料消耗高

操作复杂性

操作比较复杂,需要专业技术人员

操作复杂,尤其是磨料管理和水压调节

适用场景

适合高精度、大尺寸金属加工

适合切割不要求热变形的材料,以及切割重型或复合材料

热影响

热影响区小,适合切割热敏性材料

无热影响,非常适合切割热敏和易燃材料

E. 光纤激光切割机与 CNC 加工

方面

光纤激光切割机

数控加工

材质形状

通常创建 2D 轮廓

可以创建复杂的 3D 几何形状

效率

适合的材料,效率高

工具更换和维护会降低效率

多功能性

最适合特定材料类型

材料类型多样性

设置时间

重复作业的快速设置

复杂零件的设置时间更长

材料浪费

精密切割减少浪费

刀具路径导致浪费

优点

设计灵活性更高;无需工具磨损或更换;无需更换工具即可在不同设计之间快速切换

通常初始投资较低;可更快地进行简单、大批量的切割;无热影响区

光纤激光切割机的未来前景

智能钣金存储系统

光纤激光切割机的未来前景光明,激光技术和自动化的不断进步有望增强其功能和应用。一些值得关注的关键趋势和发展包括:

提高功率和效率:正在进行的研究和开发工作集中于提高光纤激光器的功率和效率,使其能够处理更厚的材料并实现更快的切割速度。

与工业4.0融合:光纤激光切割机与物联网 (IoT)、人工智能 (AI) 和机器学习等工业 4.0 技术的结合,将实现实时监控、预测性维护和优化切割过程。

增强自动化和机器人技术:自动化和机器人技术的不断发展将带来更先进、更灵活的光纤激光切割系统,能够以最少的人工干预处理复杂的任务。激光切割机可以连接 自动装卸系统 或者 自动钣金存储系统 改善 钣金切割自动化 等级。

可持续性和环境影响:随着各行各业都优先考虑可持续性,重点将放在开发更节能、更环保的光纤激光切割机上,减少排放和废物的产生。

更广泛的材料兼容性:对新激光波长和光束传输系统的研究旨在提高光纤激光器与更广泛材料的兼容性,包括高反射性和具有挑战性的基材。

常见问题解答

1.光纤激光切割与传统切割方法相比主要有哪些优势?

与传统切割方法相比,光纤激光切割机具有几个关键优势,包括精度更高、切割速度更快、切割材料灵活性更高。此外,光纤激光切割是一种非接触式工艺,可降低材料污染和工具磨损的风险。

2、光纤激光切割机可以用于大批量生产吗?

是的,激光切割机非常适合大规模生产。它的高精度、切割速度和重复性使其成为生产质量一致的大批量零件的理想选择。特别是与自动上下料系统连接,激光切割机的自动化功能也减少了对人工干预的需求,进一步提高了效率和生产力。

3. 激光切割是否存在健康风险?

是的,激光切割存在潜在的健康风险,主要与切割某些材料时可能排放的烟雾和气体有关。适当的通风和烟雾抽取系统对于减轻这些风险至关重要。此外,操作员必须遵守安全规程,避免直接暴露于激光束,否则可能会导致烧伤或其他伤害。

结论

光纤激光切割机具有许多优点,包括高精度、速度快、多功能性和低运营成本。这些优势使其成为从汽车和航空航天到电子和医疗器械制造等各个行业不可或缺的工具。然而,它们也有一些缺点,例如初始投资高、材料限制以及需要专门的培训和安全措施。

尽管面临这些挑战,光纤激光切割机的未来前景光明,持续的进步有望增强其功能并扩大其应用范围。随着各行各业不断寻求高效、可持续和高质量的制造解决方案,光纤激光切割机将在塑造工业制造和生产的未来方面发挥关键作用。

这个全面的概述应该能帮助您深入了解光纤激光切割机的优点和缺点,以及它们的应用和未来前景。
