锥形卷板机

出售圆锥板卷板机

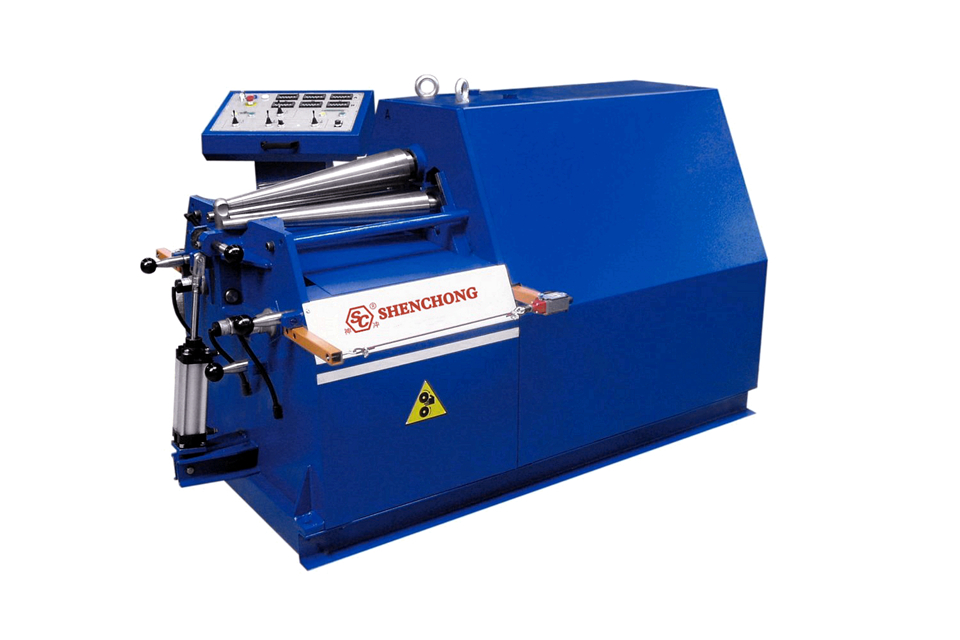

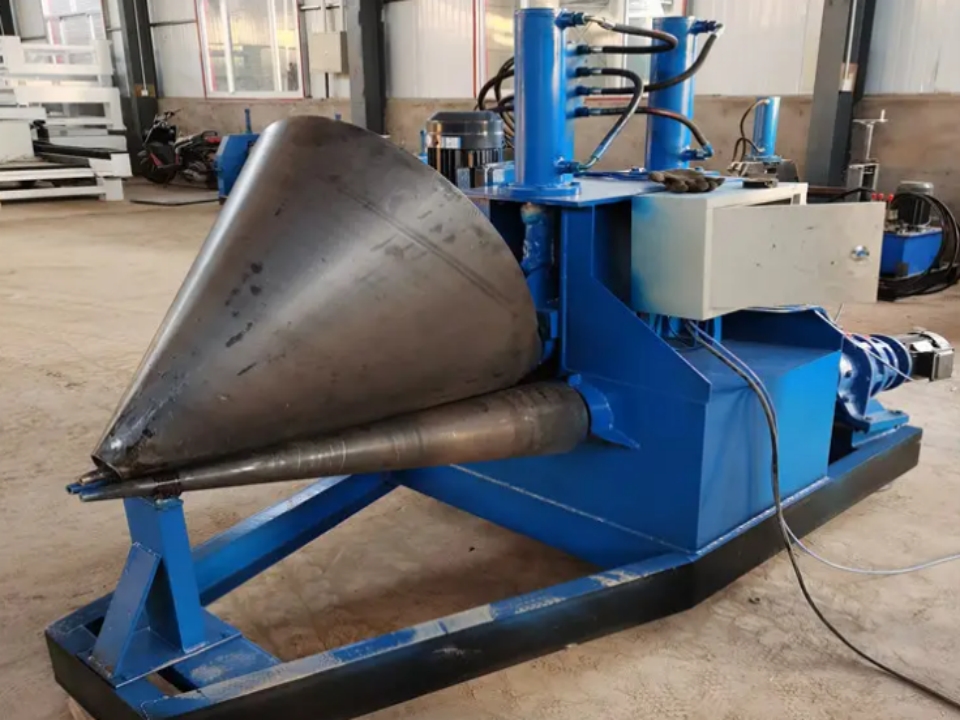

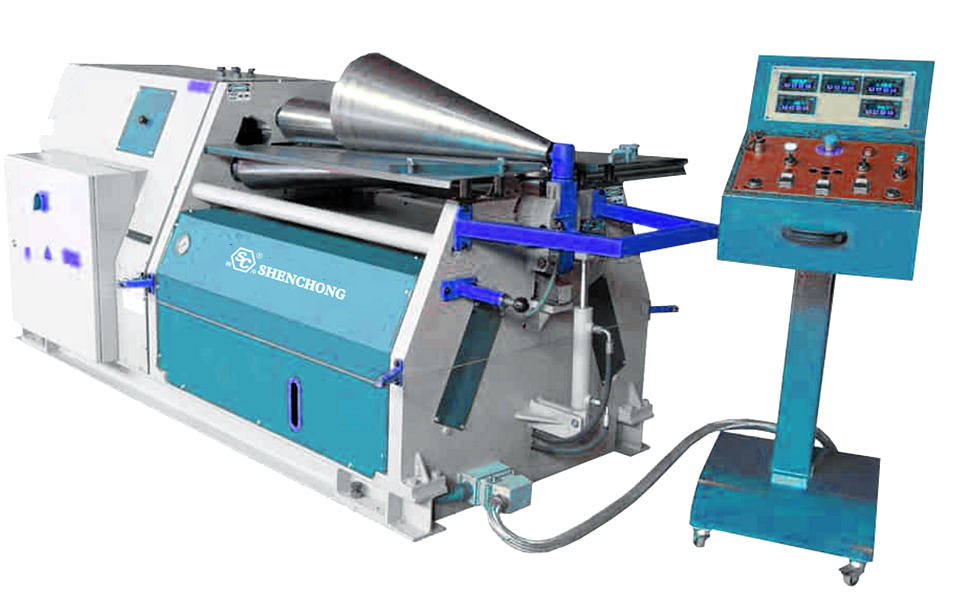

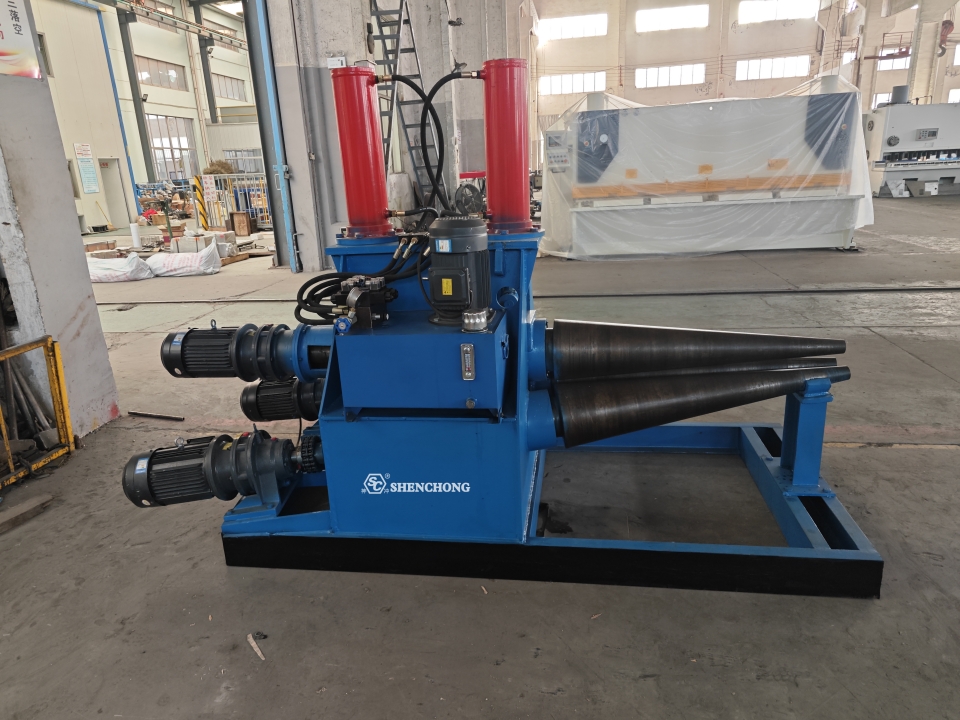

圆锥卷板机是 三辊卷板机 专为滚动圆锥圈而设计。

圆锥卷板机结构为三辊对称,上辊在两下辊中心对称位置垂直升降运动,通过螺杆丝杆蜗杆传动,两下辊旋转运动,通过减速机和下辊的输出齿轮齿轮啮合,为卷板机提供扭矩。该机的缺点是板端需要借助其他卷板机进行预弯。

锥形三辊卷板机特点

圆锥卷板卷板机主要结构由上辊装置及压紧装置、下辊装置、主传动装置、翻转装置、左右侧架、底座等组成。

锥形卷板机

不。

物品

规格

1

最大轧板厚度

3毫米

2

弧形钢板最大坡口高度

600毫米

3

上辊直径

20毫米,140毫米

4

下辊直径

20毫米,140毫米

5

力量

5.5千瓦

6

液压动力

2.2

上辊装置及压紧装置

上辊装置由上辊、上辊轴承座等组成。

上辊材质为45 #钢锻件,采用HB245-285调质处理,上辊两端轴承座上安装有滑动轴承。

上滚轮滑动轴承采用SF-2复合材料。

压紧装置由副电机提供动力,通过减速机、蜗轮、丝杠螺母机械传递扭矩,驱动上辊上下运动。蜗轮、螺母材质为锌基合金ZA27;蜗杆材质为45 #锻件,采用HB245-285调质处理。

下辊装置

下辊装置由下辊、下辊轴承座、下辊开式齿轮、下辊滑动轴承等组成。下辊为主动辊,由主传动输出齿轮、下辊开式齿轮驱动。 ,以及下辊的传递扭矩。

下辊材质为45 #钢锻件,采用HB245-285调质处理;下辊齿轮材质为45 #钢,HB245-285调质处理,齿面高频淬火HRC45-50。

下辊滑动轴承采用SF-2复合材料。

主传动装置

主传动装置由主电机、齿轮减速器、制动器等组成。

翻转装置

翻转装置由翻转架、锁紧销等组成。

左右机架和底座

左右框架和底座均采用钢板焊接件,焊后经过振动时效处理。

电气控制系统

锥辊三辊卷板机控制系统由电气控制柜和操作控制台组成。电源380V/50HZ。主开关具有主电机短路保护和过载保护功能。电机的正转和反转由交流触点控制。强电控制元件包括断路器、熔断器、接触器、热继电器、按钮、开关、指示灯等。

为了保护操作和设备,在设备各运动部分的终端处安装了限位开关,在固定侧机架上安装了急停按钮。

控制柜内装有完成产品卷制过程的所有控制按钮、指示灯等,以控制整机的运行和各种工作状态。

索取信息

您能告诉我们您的板材厚度和长度吗?我们的销售将为您推荐机器型号。
