三辊卷板机 - SC SHENCHONG

三辊卷板机工作原理是通过3个辊的旋转使金属板材弯曲变形。

它由机体、滚筒、传动装置、液压系统（选配）、控制系统等部分组成。其中，机体是整个设备的框架部分，负责支撑滚筒和传递弯曲力。

托辊是关键部件，主要包括上辊、下辊、侧辊。

传动装置用于提供驱动力并保证滚筒能够旋转。

液压系统（选配）提供所需的液压压力，控制系统用于控制三辊卷板机的运行。

根据工作辊的旋转运动和位置变化，三辊卷板机可以卷制不同形状的零件，如椭圆形零件、曲线形零件、圆柱形零件等零件。

出售 3 辊卷板机

SC神冲三辊卷板机根据辊筒运动结构的不同可分为多个系列。我们提供SW11机械对称三辊卷板机、SW11X-B机械水平下三辊卷板机、SW11C不对称三辊卷板机、SW11SNC上辊通用三辊卷板机、SW11NC三辊造船卷板机等不同功能供客户选择。

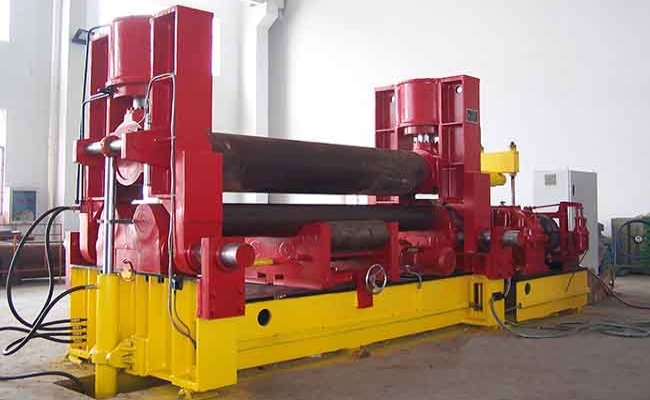

SW11SNC 上辊万能三辊卷板机

模型	最大限度。板厚（毫米）	最大限度。预弯厚度(mm)	最大限度。板宽(mm)	上辊压力（吨）	分钟。最大直径板厚（毫米）	上辊直径(mm)	下辊直径(mm)	两下罗拉中心距(mm)	电机功率（千瓦）			重量（吨）	尺寸长×宽×高（毫米）
模型	最大限度。板厚（毫米）	最大限度。预弯厚度(mm)	最大限度。板宽(mm)	上辊压力（吨）	分钟。最大直径板厚（毫米）	上辊直径(mm)	下辊直径(mm)	两下罗拉中心距(mm)	滚筒旋转	液压系统	下辊移动	重量（吨）	尺寸长×宽×高（毫米）
SW11SNC-16×2000	16	12	2000	75	650	260	150	245	11	4	1.5	7	4600×1920×2100
SW11SNC-16×2500	16	12	2500	100	750	300	165	270	15	5.5	1.5	10.5	5600×1950×2170
SW11SNC-16×3000	16	12	3000	130	800	320	180	300	15	5.5	2.2	10	6100x2100x2400
SW11SNC-20×2000	20	16	2000	100	750	300	165	270	15	5.5	2.2	10	5100×1950×2170
SW11SNC-20×2500	20	16	2500	130	800	330	180	300	15	5.5	2.2	12	5700×2100×2400
SW11SNC-20×3000	20	16	3000	190	950	375	200	360	22	7.5	4	17	6200×2150×2460
SW11SNC-25×2000	25	20	2000	130	1000	320	180	300	15	5.5	2.2	11.5	5350×2100×2400
SW11SNC-25×2500	25	20	2500	190	950	380	220	360	30	7.5	4	15	5700×2150×2460
SW11SNC-25×3000	25	20	3000	240	1100	410	235	380	30	11	4	20	6300×2150×2500
SW11SNC-30×2000	30	25	2000	190	950	380	220	360	30	7.5	4	13.2	5100×2100×2460
SW11SNC-30×2500	30	25	2500	270	1100	410	235	380	30	11	4	18	5785×2150×2500
SW11SNC-30×3000	30	25	3000	320	1400	510	260	420	37	15	5.5	23	6500×2350×2570
SW11SNC-30×4000	30	25	4000	380	1600	550	275	460	45	15	5.5	32	7750×2450×2900
SW11SNC-40×2000	40	32	2000	320	1200	460	260	420	37	11	4	25	5500×2250×2575
SW11SNC-40×2500	40	32	2500	380	1400	500	275	460	45	15	4	30	6200×2450×2900
SW11SNC-40×3000	40	32	3000	450	1600	560	290	500	55	15	5.5	39	6600×2450×2900
SW11SNC-40×4000	40	32	4000	580	2000	630	340	610	55	22	11	53	7900×2900×3550
SW11SNC-50×2500	50	40	2500	540	1800	610	320	580	55	15	11	36	6400×2650×3250
SW11SNC-50×3000	50	40	3000	610	2000	620	360	650	75	22	11	51	7100×2900×3550
SW11SNC-50×4000	50	40	4000	690	2000	700	380	700	75	30	11	77	8700x3050x3870
SW11SNC-50×5000	50	40	5000	850	2500	790	420	780	45×2	37	15	95	9700x3150x4200
SW11SNC-60×2500	60	50	2500	610	2000	650	380	700	75	30	15	48	7200x2900x3800
SW11SNC-60×3000	60	50	3000	690	2300	710	420	780	75	30	15	74	7600x3150x4000
SW11SNC-60×4000	60	50	4000	930	2500	780	440	820	45×2	37	15	95	8900x3250x4150
SW11SNC-60×5000	60	50	5000	1050	3000	850	460	880	45×2	37	18.5	114	10700x3700x5600
SW11SNC-70×3000	70	60	3000	930	2500	740	440	820	45×2	37	15	89	8100x3250x4150
SW11SNC-80×3000	80	70	3000	1100	2800	770	460	880	45×2	37	18.5	100	8200x3600x5000
SW11SNC-80×4000	80	70	400	1350	2800	880	520	1000	45×2	45	22	130	9800x3800x5800
SW11SNC-100×3000	100	90	3000	1350	3400	880	520	1080	55×2	45	22	125	8800x3800x5800
SW11SNC-100×4000	100	90	4000	1600	3500	940	560	1080	132	55	30	150	10200x4350x6200

SW11SNC特点

本机属于液压三辊卷板机用于在常温下完成碳钢、低合金钢各种容器端部的预弯、倒圆、矫直等工序，一次上料后无需调头。
上辊可垂直、水平移动。
上辊垂直移动采用液压传动，水平移动采用机械传动，速度较快。
预弯是通过水平移动上辊，使上辊相对于下辊处于不对称位置来实现的。
卷制时，两个下辊由电动机和减速机驱动。
翻转架采用液压翻转，速度快。
由于下辊标高不变，便于送料和操作。
所用电气设备全部采用知名企业的优质产品。电气保护装置（如电流继电器、空气开关等）在安装前经过严格的测试，确保可靠运行。

SW11SNC优点

具有预弯功能。
配有液压系统，适合厚板卷制。
采用NC控制器，操作者可在控制器上编辑数值，方便操作和滚压形状。
上辊万能三辊卷制机可增设圆锥卷制装置，卷制圆锥形。
适合生产重型卷板机型号，价格低于 4辊卷板机.

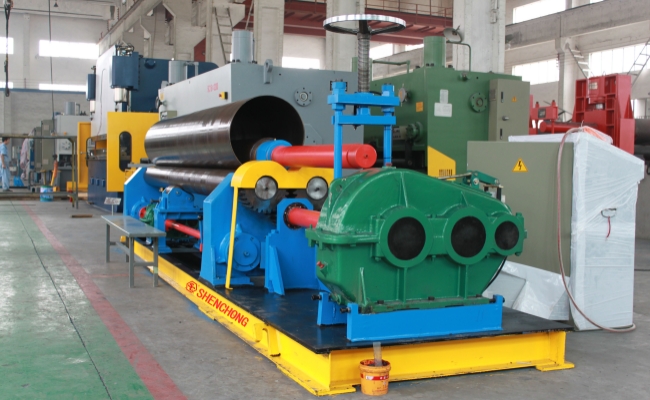

SW11机械对称三辊卷板机

模型	最大限度。板厚（毫米）	最大限度。板宽(mm)	辊速（米/分钟）	分钟。最大直径板厚（毫米）	上辊直径(mm)	下辊直径(mm)	两下罗拉中心距(mm)	主电机功率(KW)	重量（吨）	尺寸长×宽×高（毫米）
SW11-6×1500	6	1500	5.5	380	180	160	210	5.5	2.2	3100x980x1300
SW11-6×2000	6	2000	5.5	380	180	160	220	5.5	3	3500×980×1300
SW11-6×2500	6	2500	5.5	450	190	170	260	7.5	3.7	4120×1030×1310
SW11-8×2000	8	2000	5.5	450	190	170	260	7.5	3.2	4600x1030x1300
SW11-8×2500	8	2500	5.5	500	240	200	310	11	4.9	4830x1300x1650
SW11-12×2000	12	2000	5.5	500	240	200	310	11	4.6	4600x1300x1650
SW11-12×2500	12	2500	5.5	650	260	220	340	15	6.8	4900x1450x1680
SW11-12×3000	12	3000	5.5	750	280	240	360	15	9.8	5500x1450x1680
SW11-16×2000	16	2000	5.5	650	260	220	340	15	6.2	4400x1350x1600
SW11-16×2500	16	2500	5.5	750	280	240	360	15	9.8	4900x1450x1680
SW11-16×3000	16	3000	5	850	340	280	440	22	13.5	5600x1620x1730
SW11-20×2000	20	2000	5.5	750	280	240	360	15	9	4400x1450x1680
SW11-20×2500	20	2500	5	850	340	280	440	22	12	5900x1830x1810
SW11-25×2000	25	2000	5	850	320	280	440	22	11	5400x1830x1810
SW11-25×2500	25	2500	4.5	900	360	300	490	30	15	6000x1900x1930

SW11特点

机身采用龙门式结构，横梁整体铸造，具有更高的刚度、稳定性、抗冲击性。
高性能的激光发生器和稳定运行的Au3Tech切割系统确保了最佳的切割效果。
该机具有完善的冷却系统、润滑系统、除尘系统，确保稳定、高效、持久的运行。
激光头自动调节，保持焦距恒定，切割质量更稳定。
专业的CAD/CAM自动编程软件和自动排料软件可以最大程度地节省原材料。

SW11的优点

最便宜的三辊卷板机类型。
机械传动结构简单，操作简单。
适用于薄板轧制。

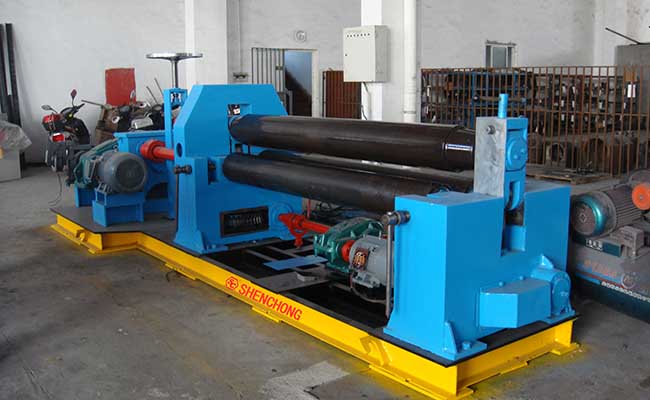

SW11X-B机械水平下三辊卷板机

模型	最大限度。板厚（毫米）	最大限度。预弯厚度（mm）	最大限度。板宽(mm)	辊速（米/分钟）	分钟。最大直径板厚（毫米）	上辊直径(mm)	下辊直径(mm)	主电机功率(KW)	重量（吨）	尺寸长×宽×高（毫米）
SW11X-B-6×2000	6	4	2000	5.6	380	180	170	5.5	3.2	3600×980×1300
SW11X-B-6×2500	6	4	2500	5.6	450	230	200	7.5	4	5600×1380×1450
SW11X-B-8×2000	8	6	2000	5.6	450	230	200	7.5	3.5	5100×1380×1450
SW11X-B-8×2500	8	6	2500	5.5	500	240	220	11	5.3	5780×1490×1540
SW11X-B-8×3200	8	6	3200	5.8	650	260	230	15	8	6400×1490×1540
SW11X-B-12×2000	12	8	2000	5.5	500	240	220	11	5.2	5240×1490×1540
SW11X-B-12×2500	12	8	2500	5.8	650	260	230	15	7.4	5740×1485×1600
SW11X-B-12×3000	12	8	3000	5.8	750	300	260	22	10.5	6400×1770×1700
SW11X-B-16×2000	16	12	2000	5.8	650	260	230	15	7	5240×1485×1600
SW11X-B-16×2500	16	12	2500	5.8	750	300	260	22	10.6	5800×1770×1700
SW11X-B-16×3000	16	12	3000	5.6	900	340	300	22	14.5	6900×1900×1750
SW11X-B-20×2000	20	16	2000	5.8	750	300	260	22	10	5300×1770×1700
SW11X-B-20×2500	20	16	2500	5	850	340	300	30	12.7	6140×1900×1750
SW11X-B-25×2000	25	20	2000	5	850	340	300	30	11.5	5640×1900×1750
SW11X-B-25×2500	25	20	2500	4.5	950	380	320	37	16	7500×1740×1930
SW11X-B-30×2000	30	25	2000	4.5	950	380	320	37	15	6800×1740×1930
SW11X-B-30×2500	30	25	2500	4.5	1100	420	320	45	19	7650×1740×2100

SW11X-B特点

上辊可垂直移动，下辊可水平移动。
预弯是通过水平移动下辊，使上辊相对于下辊处于不对称位置来实现的。
轧制时，由两台电动机通过两台减速机驱动两个下辊。
由于下辊标高不变，便于送料和操作。

SW11X-B优点

侧压辊向内靠近，可预弯较薄的板材
侧压辊向外分离，可卷厚板。
由于辊位接近，SW11X-B三辊卷板机可以实现倒圆校正。
通常，即使使用重型机械，也不需要深挖地基。
与其他类型的三辊卷板机相比，生产率50% -80%更高。
可实现较高的滚压精度和圆度。
三个压辊均可根据圆锥体的几何角度倾斜，实现圆锥滚压。

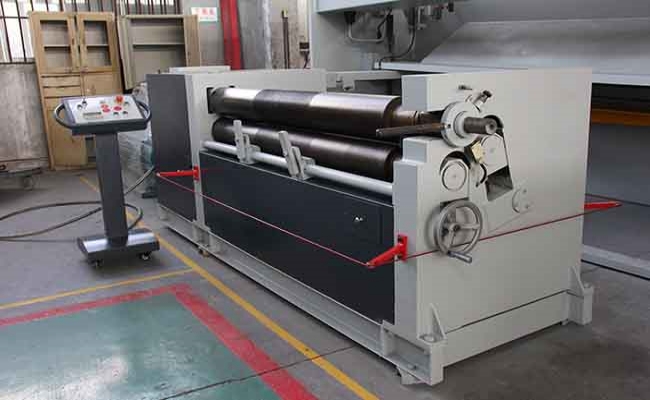

SW11C不对称三辊卷板机

模型	SW11C-6X1550	SW11C-8X1550	SW11C-10X1550	SW11C-6X2050	SW11C-4X2050	SW11C-4X3100
最大限度。板宽	1550	1550	1550	2050	2050	2050
最大限度。板厚（毫米）	6	8	10	6	4	4
分钟。直径（毫米）	150	170	170	170	190	190
分钟。内径（毫米）	220	255	265	255	255	290
主电机（千瓦）	4.5	4.5	4.5	4.5	4.5	4.5
后辊电机功率（KW）	2.2	2.2	2.2	2.2	2.2	2.2
尺寸长x宽x高（毫米）	3350x870x1150	3350x870x1150	3350x870x1150	3850x870x1150	4350x870x1250	4800x870x1250
重量（公斤）	1850	1950	2050	2450	4150	4250

SW11C特点

其结构包括一根上辊、一根下辊和一根侧辊。
主传动利用下辊的垂直升降运动来夹紧板材并通过下辊齿轮与上辊齿轮啮合，同时兼作主传动。
卷边轮进行倾斜和升降运动，具有预弯和倒圆双重功能。

SW11C的优点

具有预弯功能。
适合卷制高精度薄板，最好卷制厚度小于10mm的板材。

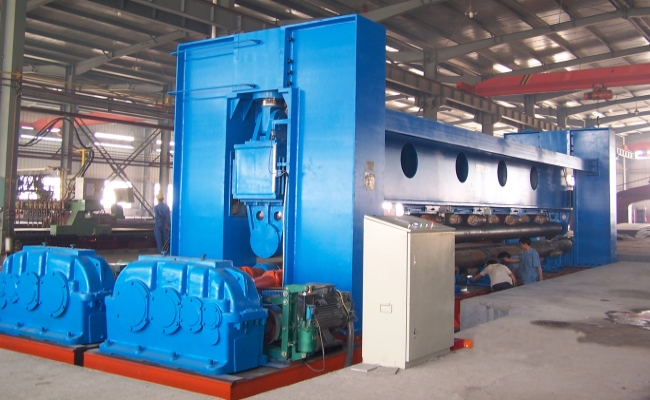

SW11NC造船/拖车三辊卷板机

模型	最大限度。板厚（毫米）	板宽（毫米）	主电机功率（kW）
W11NC-20×8000	20	8000	45
W11NC-25×12000	25	12000	55
W11NC-30×12000	30	12000	90
W11NC-30×16000	30	16000	110
W11NC-40×18000	40	18000	2×75
W11NC-40×21000	40	21000	2×90

SW11NC特点

W11NC系列卷材专用船舶机，主要用于卷制船壳弧板和压制波纹舱壁。根据客户要求，可设计成对称和非对称三辊卷板机，辊筒布置在刚性梁的上部，上辊筒与下横梁之间，下辊筒有多个辊筒，以提高辊筒刚度大，三辊充分驱动。
W11NC拖车卷板机可设计为
对称上辊调节式：上工作辊可在垂直方向上升降移动，两下辊之间的距离是固定的。
上辊万向型：上工作辊可升降垂直方向升降移动，水平方向平行移动，两下辊之间的距离固定。
带上分离器型式：上工作辊上设有压辊，压辊安装在上分离器的下部，可提高上辊的刚度，同时上辊直径较小，适合工件的弯曲具有小直径。
