Горизонтальный станок с V-образными пазами и вертикальный станок с V-образными пазами

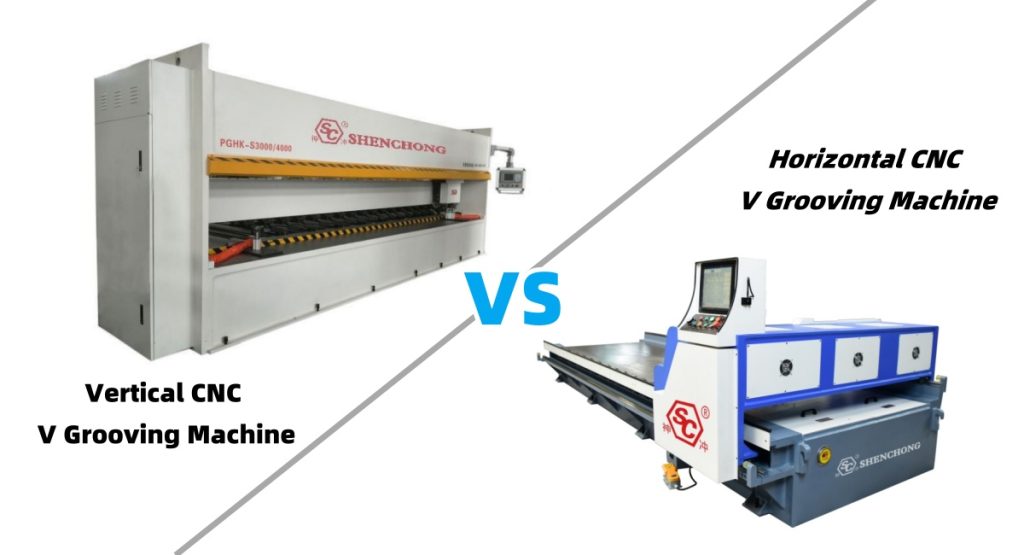

Горизонтальный пазовальный станок с ЧПУ V и вертикальный пазовальный станок с ЧПУ V

Что такое пазоварный станок с ЧПУ V?

Сравнивая горизонтальный станок с V-образными пазами с ЧПУ и вертикальный станок с V-образными пазами, пользователи должны знать их структуру и функции. Станок для обработки V-образных канавок с ЧПУ может создавать V-образные канавки на листах нержавеющей стали, железных листах, алюминиевых листах, композитных алюминиевых листах, медных листах и других металлических листах, уменьшая радиус кромки изогнутой заготовки, отвечая особым потребностям. высококачественной отделки листового металла в отелях, ресторанах, ресторанах, коммерческих зданиях, банках, аэропортах и других местах.

Вертикальный V-образный пазовальный станок с ЧПУ

Вертикальный пазоварный станок с ЧПУ V представляет собой станочное оборудование, используемое для обработки пазов листового металла. Он обладает преимуществами простой конструкции, удобного управления и высокой эффективности обработки и широко используется в таких отраслях, как обработка металлов, машиностроение и автомобилестроение.

Вертикальная конструкция станка с V-образной канавкой с ЧПУ

Структура вертикального станка для обработки канавок с ЧПУ V в основном включает в себя такие детали, как станина, посадочное место, верстак, шпиндельная коробка, строгальная рама и т. д. Рама станка является основой всего станка, воспринимая активную силу обработки канавок. лезвий и вес обрабатываемой заготовки. Сдвижное сиденье используется для поддержки и направления движения верстака. Он скользит по станине продольно, позволяя верстаку перемещаться горизонтально или продольно. Рабочий стол — это лоток для обработки заготовок на V-образном станке, обычно состоящий из регулируемых приспособлений и плоскостей рабочего стола. Шпиндельная коробка включает в себя главный шпиндель, главный двигатель, коробку передач и другие детали. Главный шпиндель приводится в движение двигателем, который вращает и приводит в движение строгальный станок для резки. V-образный станок с ЧПУ рама — конструктивный элемент, установленный на шпиндельной коробке, служащий для поддержки и фиксации полотна.

Рабочие шаги

Принцип работы станка для обработки вертикальных V-образных канавок заключается в приведении лезвия для нарезки канавок во вращение шпинделя для резки. Конкретный рабочий процесс можно разделить на следующие этапы:

  1. Поместите обрабатываемую заготовку на верстак и зафиксируйте ее приспособлением.
  2. Включите главный двигатель, чтобы начать вращение шпинделя. При этом верстак можно перемещать горизонтально или вертикально для определения положения паза.
  3. Отрегулируйте канавочное лезвие на держателе лезвия, чтобы обеспечить соответствующий зазор между ним и заготовкой. Рама вертикального станка для обработки V-образных канавок с ЧПУ обычно имеет несколько положений, и различные положения строгального станка могут быть выбраны в соответствии с требованиями обработки.
  4. Начать обработку. Когда шпиндель приводит канавочное лезвие в контакт с заготовкой, канавочное лезвие начинает резать металл, образуя канавку. Сила резания строгального станка в основном обеспечивается главным двигателем, а движение рабочего стола также помогает сгладить процесс резки.

После завершения обработки остановите главный двигатель и подождите, пока канавочное лезвие полностью перестанет вращаться, затем выньте обработанную заготовку.

Горизонтальный V-образный пазовый станок с ЧПУ

Горизонтальный станок с V-образными пазами и ЧПУ является распространенным обрабатывающим оборудованием в листовой металлургии, в основном используется для обработки листов нержавеющей стали, оцинкованных листов, железных листов, алюминиевых листов, медных листов и т. д. Основные характеристики горизонтального V-образного долбежного станка быстрые. скорость долбления, высокая точность и использование технологии ЧПУ для точного контроля глубины, ширины и формы резки, обеспечивая точность и качество обработки. Он может двигаться быстро, обеспечивая высокоскоростную резку и повышая эффективность обработки. Горизонтальный пазоварный станок с ЧПУ оснащен системой ЧПУ, которую можно легко программировать и контролировать. Операция проста и удобна и может удовлетворить потребности в обработке различных досок. В основном используется для строгания больших заготовок, но также может удерживать несколько заготовок для одновременной обработки. В процессе портальной обработки пазов с ЧПУ V заготовка перемещается вместе с рабочим столом, заготовка в основном перемещается, а инструмент только подает.

Преимущества и недостатки горизонтального пазовального станка с ЧПУ V и вертикального пазового станка с ЧПУ V

В соответствии с различными требованиями пользователей к обработке канавок, станки с ЧПУ для обработки V-образных канавок изготавливаются двух основных типов: вертикального и горизонтального. Станок для нарезки горизонтальных V-образных канавок был произведен в Южной Корее и несколько лет назад пользовался большим спросом. После его использования многие осознали его недостатки, которые связаны с неправильной концепцией конструкции оборудования и могут быть сведены к следующим аспектам:

  1. Скорость: скорость нарезания канавок на горизонтальном станке с ЧПУ Vgroove ниже, чем на вертикальном. Как правило, если скорость возврата горизонтального станка для обработки канавок типа V превышает 50 м/мин, возникает явление «превышения скорости». Скорость возврата станка для вертикальной V-образной обработки листового металла серийного производителя составляет 80-100 м/мин.
  2. Точность: точность горизонтального станка с ЧПУ для V-образных пазов ниже, чем у вертикального. Точность горизонтального типа типичного производителя составляет 2-0,3 мм. Точность типичного вертикального производителя составляет 0,05 мм и более. Глубина канавки напрямую связана с влиянием угла изгиба. Если погрешность глубины достигает более 0,05 мм, положение изгиба R будет значительно отличаться, что приведет к ухудшению качества готовой заготовки после гибки.
  3. Преимущества технологии обработки: Рабочий стол вертикально-пазовального станка обычно изготавливается из материала 45 1ТП5Т, используемого производителями. Рабочий стол горизонтального станка с V-образными пазами обычно изготавливается производителями с использованием сваренных и обработанных обычных железных пластин. При обработке материалов более твердых, чем верстак, можно легко повредить верстак и образовать выбоины, которые могут привести к образованию пятен на обрабатываемом изделии. Рабочий стол станка для вертикальной V-образной обработки пазов изготовлен из высококачественной литейной стали, полностью термообработанной и тонко отшлифованной шлифовальной машиной, и имеет зеркальный внешний вид.
  4. Потребление энергии: когда для обработки металлических листов используется вертикальный V-образный пазовый станок с ЧПУ, держатель инструмента перемещается вперед и назад, его вес составляет около 60 кг. Когда для резки используется горизонтальный V-образный пазовый станок с ЧПУ, портал и держатель инструмента перемещаются вперед и назад вместе, а их вес составляет около 1000 кг. Его потери энергии более чем в 10 раз превышают потери энергии у вертикального пазового станка. Поэтому вертикальный V-образно-пазовальный станок является энергосберегающим и экологически чистым оборудованием.
  5. Преимущества масштаба обработки: Станок для вертикальной V-образной обработки пазов имеет более десяти независимых прижимных пластин и более десяти независимых зажимов для активного зажима материала плиты. Легко обрабатывается независимо от размера доски, может быть прорезана по горизонтали и по вертикали, заготовкой размером 80*80мм. Горизонтальный V-образный пазовальный станок подходит только для обработки больших листов. При использовании горизонтального V-образного пазового станка с ЧПУ после продольной пазовой обработки листовой материал деформируется и не может быть зажат горизонтально, что приводит к невозможности выполнения горизонтальных пазов.
  6. Преимущества установки: Машина с вертикальными V-образными пазами сварена из стальных пластин, отличается высокой прочностью, плавной и бесшумной работой. Он может работать стабильно, если разместить выравнивающее устройство на плоском и прочном цементном полу, что позволяет легко перемещать и поднимать его. Из-за высокой скорости работы портала станок с горизонтальными пазами имеет большую силу удара, и платформу необходимо отрегулировать в соответствии со схемой установки. Поэтому необходимо изготовить бетонные фундаменты согласно схеме монтажа и провести масштабное строительство.
  7. Безопасность: Станок с вертикальными V-образными пазами имеет лучшую безопасность, чем станок с горизонтальными V-образными пазами с ЧПУ.
  8. Цена: горизонтальный станок с v-образными пазами и вертикальный станок с v-образными пазами, горизонтальный тип дешевле.

Заключение

По сравнению с горизонтальным станком с v-образными пазами и вертикальными станками с v-образными пазами, различные типы станков с v-образными пазами имеют свои преимущества. Горизонтальный тип подходит для обработки канавок на тонком и крупногабаритном листовом металле по более низкой цене, а вертикальный станок с V-образным пазом с ЧПУ имеет преимущества в скорости, точности и толщине резки. СК является профессиональным производителем станков для обработки канавок с ЧПУ V. Пожалуйста, свяжитесь с нами для получения дополнительной информации о станке.
