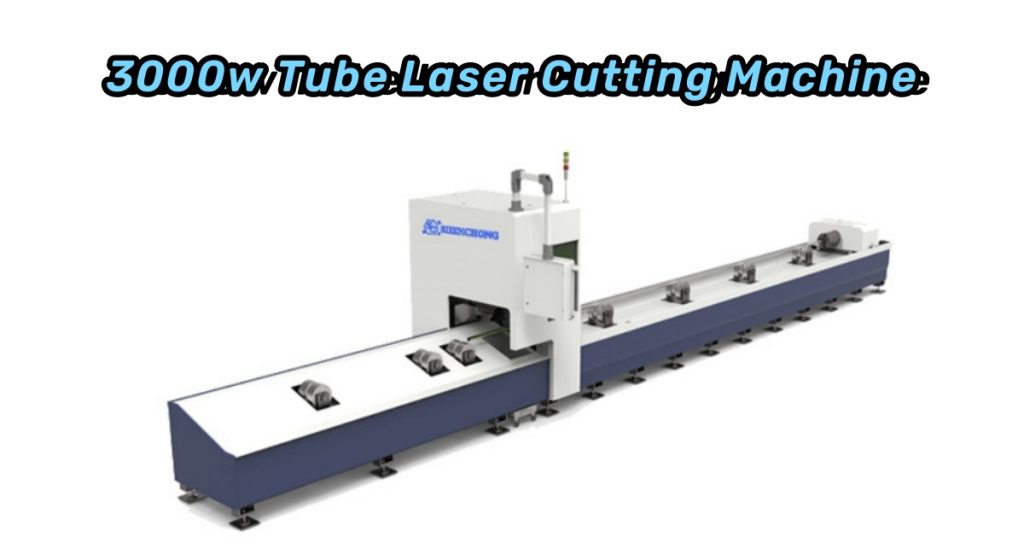

Станок для лазерной резки труб SCCT мощностью 3000 Вт на продажу

Трубчатый лазер SCCT резка машина — лучший выбор для новичков, простой в освоении и использовании.

Полностью автоматический полноходовой пневматический патрон и интеллектуальная система резки труб помогут эффективно завершить обработку заготовки. Станок для лазерной резки труб SCCT мощностью 3000 Вт является популярным выбором среди пользователей.

Подробности о станке для лазерной резки труб SCCT мощностью 3000 Вт

Элемент		Спецификация
Максимальная длина трубы (мм)		7000
Максимальный диаметр круглой трубы (мм)		230
Минимальный диаметр круглой трубы (мм)		10
Максимальный диаметр квадратной трубы (мм)		230X230
Минимальный диаметр квадратной трубы (мм)		10
Минимальная толщина трубы (мм)		1
Максимальная толщина трубы (мм)		12
Эффективный ход	Х (мм)	7050
	Y (мм)	100
	Z (мм)	100
	Вт(°)	360
Точность позиционирования	Х (мм)	±0,10
	Y (мм)	±0,05
	Вт(°)	±0,02
	Z (мм)	±0,01
Точность повторения	Х (мм)	±0,08
	Y (мм)	±0,03
	Z (мм)	±0,005
	Вт(°)	±0,01
Максимальная скорость положения	Х(м/мин)	50
	Y(м/мин)	50
	Z(м/мин)	35
	Вт (н/мин)	100
Максимальный вес трубки (Т)		240 кг
Размер: Д × Ш × В (мм)		10230×1580×2100

Список деталей станка для лазерной резки труб SCCT мощностью 3000 Вт
Нет	Элемент	Бренд
1	Стол для резки станка	Цяолянь
2	мощность лазера	МАКС 3000 Вт
3	Лазерная головка	БМ110ПК
4	Чиллер	Тунфэй
5	Контроллер ЧПУ	FSCUT5000A
6	Зубчатая рейка	ППМ
7	Железнодорожный гид	ППМ
8	Ось X/Y/Z Сервопривод	Инновация
9	Программное обеспечение для раскроя	ТрубкиT (опционально)
10	Планетарный редуктор	Тех машина
11	Пропорциональный клапан	СМК
12	Клапан воздуха/N2 (опция)	СМК
13	Клапан давления	ПАКЕР
14	Автоматический контроллер высоты	БКС210Е
15	Регулятор напряжения	Киртун
16	Реле	Шнайдер
17	Другие клапаны	СМК/Пакер
18	переменного тока	Тонгфэй/Ханс

Конфигурации машины

Лазеры для резки труб с тремя патронами

Нулевой хвост
Низкая стоимость за деталь
Автопогрузчик
Эксперт по резке длинных и тяжелых труб, действительно отсутствие хвостов. Используйте все возможности своей трубы с помощью этого станка для лазерной резки труб с тремя патронами. Автоматический загрузчик пакетов обеспечивает эффективное производство больших партий.

Полностью автоматический пневматический патрон

Преимущества

Боковая подвесная конструкция: плоская, боковая, гибкая трансформация, удобное центрирование.
Интегрированная конструкция: встроенный привод, пыленепроницаемая, точная и стабильная передача, удобная установка под разными углами.
Зажим одной кнопкой, автоматическое центрирование, экономия времени ожидания погрузки и разгрузки.
Пневматические захваты с большой и постоянной силой зажима, тяжелая труба надежно зажимается без проскальзывания, точность резки гарантирована.
Специальная опорная рама предотвращает провисание и деформацию трубы, повышая точность резки и продлевая срок службы патрона.

Система лазерной резки труб

Серия FSCUT5000 — это система резки шин, специально разработанная для специализированных станков для резки труб. Система FSCUT5000A подходит для машин для резки труб с тремя патронами, а система FSCUT5000B подходит для машин для резки труб с двумя патронами. В сочетании с программным обеспечением для раскладки труб TubesT он обеспечивает резку соосной кромки, что позволяет сэкономить время и материал.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

TubesT — это программное обеспечение для 3D-раскроя труб, разработанное для системы лазерной резки CypTube/TubePro. От чертежей и модификации деталей, полной компенсации типов, стратегического раскроя до создания отчетов — использование TubesT удовлетворит и превысит ваши производственные потребности.

Гибкая общая линия: различные детали, независимо от применяемой компенсации, могут объединяться в одну линию траектории инструмента в TubesT, чтобы сократить время резки и свести к минимуму производственные отходы. Детали или сборки (формат IGS) различных форм можно импортировать в TubesT за одну операцию для повышения эффективности. TubesT поддерживает одновременное размещение деталей различной формы с минимальными отходами.

Автоматическая сортировка: трубы и профили могут завершить автоматическую сортировку траектории инструмента простым щелчком мыши. Для квадратных и круглых труб TubesT позволяет генерировать траекторию инструмента по порядку граней трубы или по интервалу длины трубы.

Проектирование деталей: TubesT объединяет функции рисования выдавливания, вырезания, отверстия, V-образной канавки и т. д. , даже пользователь без опыта работы с САПР может легко начать работу.
