Calcolatore del tonnellaggio della pressa piegatrice per gli utenti

Calcolatore del tonnellaggio della pressa piegatrice

Negli ultimi anni, le presse piegatrici sono state ampiamente utilizzate in vari settori e anche la gamma di lavorazione delle presse piegatrici si sta espandendo di giorno in giorno. Tuttavia, non esiste una discussione sistematica sul calcolo della forza di flessione. In questo articolo esploreremo la formula di calcolo originale della forza di flessione e impareremo i fattori che influiscono premi il freno calcolatore del tonnellaggio e capire come evitare di sovrastimare o sottostimare il tonnellaggio.

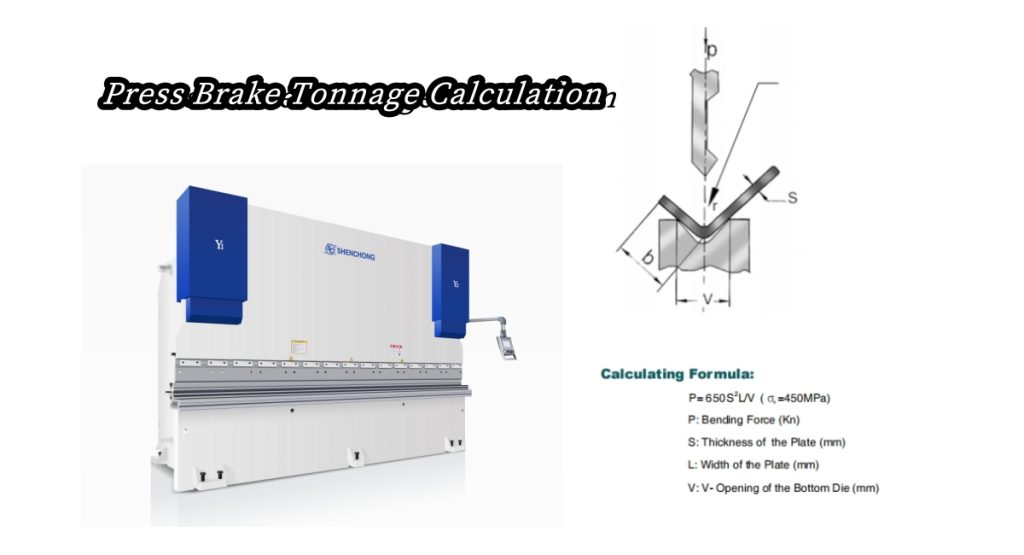

Formula per il calcolatore del tonnellaggio della pressa piegatrice

P= 650*S²*L/V

P: forza di flessione (KN)

σb: resistenza alla trazione del materiale, N/mm (standard σb = 450Mpa)

t: spessore della lamiera (mm)

V: Larghezza apertura matrice inferiore (mm)

L: lunghezza del foglio (M)

Esempio di calcolo

Lo spessore della lamiera di acciaio dolce è di 3 mm, la lunghezza della piastra è di 2000 mm, quale tonnellaggio dovrebbe scegliere la pressa piegatrice?

P=650*3²*2/(3*6)=650KN=65tonnellate

Perché qui V=3*6? L'articolo seguente introdurrà come calcolare l'apertura a V dello stampo inferiore della pressa piegatrice.

Fattori che influenzano il calcolo del tonnellaggio della pressa piegatrice

Apertura a V consigliata della matrice inferiore

Innanzitutto, l'apertura a V dello stampo inferiore influisce sul calcolo del tonnellaggio della pressa piegatrice. L'apertura a V dello stampo inferiore della pressa piegatrice è generalmente correlata allo spessore del materiale. In base alle esigenze del mercato, per lamiere con spessore (t): 0-3 mm, la larghezza della scanalatura a V della matrice inferiore della pressa piegatrice è V = spessore della lamiera (t) * 6; e per la piegatura di precisione, questo coefficiente può ridursi da 6 a 4 . Per lamiere con spessore (t): 3-10 mm, la larghezza della scanalatura a V della matrice inferiore della pressa piegatrice è V= spessore della piastra (t) * 8. Per lamiere con spessore (t) di 10 mm o più, la larghezza della gola inferiore della matrice V= spessore piastra * 10 o 12, come indicato nella tabella seguente.

Spessore della lamiera (mm)	0-2,5 mm	3-8 mm	9-10mm	superiore a 12 mm
Apertura a V della matrice inferiore (mm)	6*t	8*t	10*t	12*t

Resistenza alla trazione dei materiali comunemente utilizzati

In secondo luogo, la diversa resistenza alla trazione del materiale influisce anche sul calcolo del tonnellaggio della pressa piegatrice. Il simbolo della resistenza alla trazione è Rm (la vecchia norma nazionale GB/T228-1987 prevede che il simbolo della resistenza alla trazione sia ob) e l'unità è MPa (nota: N/mm -=MPa).

Alluminio: 200-300 N/mm

Acciaio dolce:370-500 N/mm (normalmente 450 N/mm)

Acciaio inossidabile: 650-700 N/mm

Per calcolare semplicemente il tonnellaggio della pressa piegatrice, di solito calcoliamo prima il tonnellaggio dell'acciaio dolce, quindi le tariffe relative al tempo.

Alluminio = tonnellaggio di acciaio dolce * 0,5

Acciaio inossidabile = tonnellaggio di acciaio dolce * 1,5

Esempio di calcolo

Lo spessore della lamiera di acciaio inossidabile è di 3 mm, la lunghezza della piastra è di 2500 mm, qual è il tonnellaggio della pressa piegatrice da scegliere?

P=650*3²*2,5/(3*6)*1,5=1219KN=122 tonnellate

Cos'è la resistenza alla trazione?

La resistenza alla trazione è il valore critico al quale un metallo passa da una deformazione plastica uniforme a una deformazione plastica concentrata localizzata, ed è anche la capacità portante massima di un metallo in condizioni di trazione statica. La resistenza alla trazione rappresenta la resistenza di un materiale alla massima deformazione plastica uniforme. Prima di sopportare la massima sollecitazione a trazione, la deformazione del provino a trazione è uniforme e consistente, ma dopo aver superato questo limite, il metallo comincia a presentare strizioni, con conseguente deformazione concentrata; Per i materiali fragili senza deformazione plastica uniforme (o molto piccola), riflette la resistenza alla frattura del materiale. Può anche essere inteso così: quando l'acciaio cede in una certa misura, la sua resistenza alla deformazione aumenta nuovamente a causa della ridisposizione dei grani interni. In questo momento, sebbene la deformazione si sviluppi rapidamente, può solo aumentare con l'aumento dello stress fino al raggiungimento dello stress massimo. Successivamente, la capacità dell’acciaio di resistere alla deformazione è diminuita significativamente e si è verificata una significativa deformazione plastica nel punto più debole. A questo punto, la sezione trasversale del campione si è ridotta rapidamente, provocando strizione e rottura della frattura. Il valore massimo di sollecitazione dell'acciaio prima della frattura per trazione è chiamato resistenza alla rottura o resistenza alla trazione.

Spessore della lamiera

In terzo luogo, come noto agli utenti, lo spessore della lamiera è uno dei fattori più critici che determina la forza di flessione. Lo spessore della lamiera è uno dei fattori più importanti che influenza il calcolo del tonnellaggio della pressa piegatrice. In generale, a parità di condizioni di lavorazione, maggiore è lo spessore della lamiera da piegare, maggiore è la pressione unitaria necessaria per deformarla, e quindi maggiore è il tonnellaggio della pressa piegatrice.

Lunghezza della lamiera

In quarto luogo, la lunghezza della lamiera è un altro punto chiave nel calcolo del tonnellaggio della pressa piegatrice. Maggiore è la lunghezza della piastra, maggiore è la forza di piegatura richiesta dalla pressa piegatrice.

A volte, l'operatore deve prestare attenzione alla forza di flessione dell'unità. Ad esempio, l'utente solitamente piega lamiere di acciaio dolce con spessore 3 mm e lunghezza lamiera 3000 mm; ma allo stesso tempo, deve anche piegare lamiere di acciaio dolce di spessore 8 mm, lunghezza lamiera 1000 mm. In questo caso, il tonnellaggio unitario della lamiera spessa 3 mm è 3*3*650/(3*6)=325 KN, ma il tonnellaggio della lamiera spessa 8 mm è 8*8*650/(8*8)=650 KN. Se l'utente desidera utilizzare la stessa pressa piegatrice per piegare questi due tipi di lamiera, il tonnellaggio della pressa piegatrice dovrebbe essere 200T3200MM.

Con calcolo del tonnellaggio dell'utensile per orlatura per acciaio dolce

In quinto luogo, l'utilizzo o meno dello strumento di orlatura influisce sul calcolo del tonnellaggio. Le presse piegatrici con strumento di orlatura necessitano di una forza di piegatura maggiore e gli utenti non possono semplicemente applicare la formula. Di seguito è riportata la tabella di calcolo come riferimento.

Acciaio dolce di spessore 1 mm e lunghezza 1000 mm: quando deve essere piegato con attrezzature a goccia, ha bisogno di un tonnellaggio di 15 tonnellate per metro. Quando è necessario piegare con uno strumento di orlatura completo, è necessario scegliere una pressa piegatrice da 40 tonnellate/1000 mm.

Spessore (mm)	Goccia a goccia (tonnellate/m)	Orlatura completa (tonnellate/m)
0.6	9	23
1	15	40
1.5	22	63
2	30	80
2.5	55	90
3	77	100

Piegatura dei poli mediante pressa piegatrice per carichi pesanti

Ultimo ma non meno importante, la piegatura dei pali a volte dovrebbe considerare più fattori che non sono inclusi nella formula. Normalmente quando gli utenti scelgono l'uso pressa piegatrice tandem per piegare la lamiera, possono utilizzare la formula sopra per calcolare il tonnellaggio della pressa piegatrice. Tuttavia, quando piegano pali poligonali con poche lame e piegano pali ad arco circolare, il tonnellaggio della pressa piegatrice dovrebbe essere molto maggiore rispetto ai risultati del calcolo della formula. Si prega di contattare un professionista Produttore di presse piegatrici CNC per ottenere i dettagli della macchina adatti.

Lunghezza minima del bordo di piegatura consentita

Oltre a tutti i fattori di cui sopra, durante il processo di deformazione di piegatura, il materiale sul lato interno dell'angolo piegato viene compresso e il materiale sul lato esterno viene allungato, mentre il materiale che mantiene la sua lunghezza originale viene distribuito in un arco circolare. La posizione di questo arco è la linea neutra della meccanica del materiale della lamiera, che è la linea utilizzata per calcolare la lunghezza spiegata. Non può superare la 1/2 della forma geometrica dello spessore della piastra.

Angolo(°)	165	130	120	90	60	45	30
Taglia (b)	0,51 V	0,55 V	0,58 V	0,71 V	V	1,31 V	1,94 V

Sopravvalutazione del tonnellaggio

Gli utenti a volte pensano che se acquistano una pressa piegatrice di grande tonnellaggio, possono piegare tutti i pezzi di piccole dimensioni coperti dai requisiti di tonnellaggio. Come fabbrica di presse piegatrici professionali, dobbiamo dire che questo è un malinteso comune. Utilizzando il calcolatore del tonnellaggio della pressa piegatrice senza consultare il produttore, gli utenti spesso sovrastimano o sottostimano il tonnellaggio.

I rischi di un utilizzo eccessivo del tonnellaggio

Effetti di piegatura sgradevoli per pezzi di piccole dimensioni

Quando l'utente piega piccoli pezzi utilizzando una pressa piegatrice di grande tonnellaggio, scoprirà che gli utensili per pressa piegatrice progettati per presse piegatrici di grandi dimensioni non sono adatti per piegare piccoli pezzi. La pressa piegatrice di grandi dimensioni solitamente utilizza lo stampo inferiore della pressa piegatrice multi-V e la sua tacca a V è troppo grande per la lamiera sottile. Anche gli utenti cambiano la matrice inferiore piccola con la lamiera sottile, la pressa piegatrice di grande tonnellaggio con ampio piano di lavoro a volte ostacola gli effetti di piegatura.

Consumo energetico non necessario

Utilizzare una pressa piegatrice di tonnellaggio maggiore significa dover utilizzare più energia elettrica. Se gli utenti utilizzano sempre presse piegatrici di grandi dimensioni per piegare piccoli pezzi, spendono soldi in un consumo energetico non necessario.

Suggerimenti per evitare la sopravvalutazione

Contattare la fabbrica di presse piegatrici per scegliere il modello di macchina più adatto.
Utilizzare una pressa piegatrice piccola per piegare pezzi piccoli e utilizzare una pressa piegatrice grande appositamente per pezzi di grandi dimensioni.
Scegli di acquistare pressa piegatrice servo ibrida per ridurre il consumo di energia.

Sottovalutare la stazza

Sottovalutare il tonnellaggio è un altro problema comune nel processo di selezione della pressa piegatrice. Alcuni utenti utilizzano online il calcolatore del tonnellaggio della pressa piegatrice per calcolare il tonnellaggio da soli, ma il tonnellaggio è influenzato da molti fattori diversi, come discusso sopra. Di seguito parliamo del rischio di sottovalutare il tonnellaggio della pressa piegatrice.

Potenziali problemi con l'utilizzo di un tonnellaggio insufficiente

L'utilizzo di un tonnellaggio insufficiente della pressa piegatrice per piegare la lamiera comporta rischi maggiori rispetto all'utilizzo di una sovrastima del tonnellaggio della pressa piegatrice per piegare piastre sottili. Di seguito sono riportati due rischi principali.

Non in grado di piegarsi

Quando gli utenti acquistano una pressa piegatrice di tonnellaggio insufficiente per piegare la lamiera supera la capacità di piegatura, il problema più intuitivo è che la macchina non riesce a piegare l'angolo richiesto. Ad esempio, se si utilizza una pressa piegatrice con tonnellaggio insufficiente per piegare i 90° richiesti, indipendentemente da come gli utenti regolano il controller CNC, il risultato della piegatura potrebbe mostrare che la macchina può piegarsi solo di 120°.

Rotto

Un altro problema legato all'utilizzo di una pressa piegatrice con tonnellaggio insufficiente è che gli utensili della pressa piegatrice o la macchina potrebbero rompersi durante il processo di piegatura.

Utilizzare l'esempio sopra: l'utente solitamente piega la lamiera di acciaio dolce con spessore 3 mm, lunghezza lamiera 3000 mm; ma allo stesso tempo, deve anche piegare lamiere di acciaio dolce di spessore 8 mm, lunghezza lamiera 1000 mm. Se l'utente sceglie il modello di macchina corretto, dovrebbe acquistare 200T3200MM. Tuttavia, se si acquista solo 100T3200MM in base alla piegatura della lamiera da 3000 mm di spessore 3 mm, quando si piega la lamiera di lunghezza 1000 mm di spessore 8 mm, la pressa piegatrice potrebbe rompersi o non è possibile ottenere l'angolo richiesto.

Conclusione

Da questo articolo, introduciamo innanzitutto la formula comunemente utilizzata nel calcolatore del tonnellaggio della pressa piegatrice e i fattori che influenzano il calcolo, che includono la resistenza alla trazione del materiale, l'apertura a V dello stampo inferiore della pressa piegatrice, lo spessore della piastra, la lunghezza della piastra, gli strumenti di orlatura, la piegatura dei poli. Oltre a ciò, discutiamo anche dei rischi di sovrastimare e sottostimare il tonnellaggio della pressa piegatrice e di come evitare questi potenziali errori. Si spera che le persone possano imparare di più sul calcolo del tonnellaggio della pressa piegatrice da questo articolo.
