La tecnología láser se ha desarrollado rápidamente en los últimos años y gradualmente se ha aplicado ampliamente en muchas industrias. El corte por láser ha evolucionado gradualmente desde el corte de láminas planas individuales hasta el corte de materiales compuestos de metal, como el corte de ranuras tridimensionales, el corte de tuberías irregulares, etc. La aparición de la máquina de corte por láser de fibra profesional para tubos y tuberías ha mejorado enormemente la eficiencia de producción de materiales de tuberías compuestas de metal.
¿Qué es una máquina de corte por láser de fibra para tubos y tuberías?

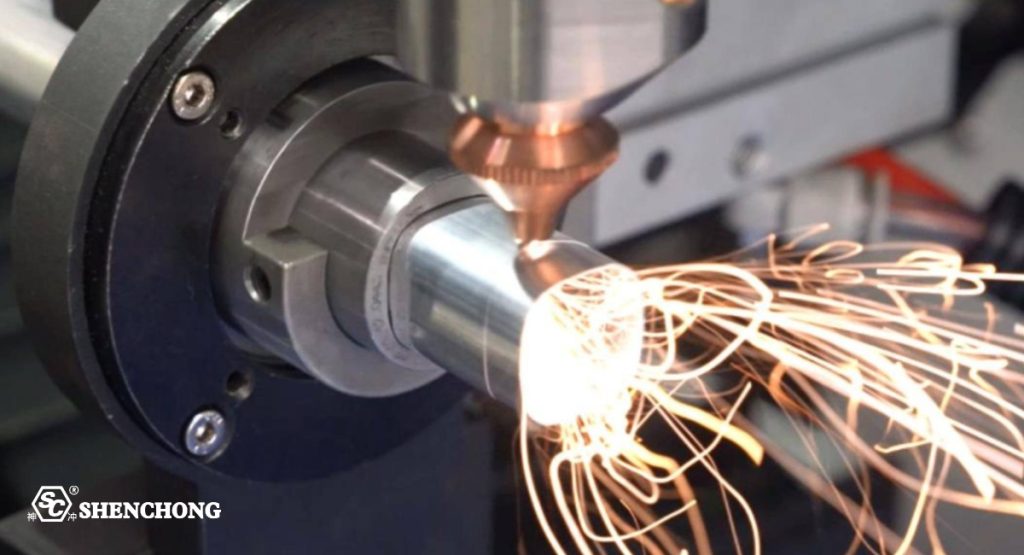

La máquina cortadora de tubos por láser de fibra es un equipo de procesamiento eficiente basado en láser de fibra, que se utiliza específicamente para cortar varios tipos de tubos de metal. Combina la alta precisión, la alta eficiencia y el sistema de automatización de los láseres de fibra, lo que lo convierte en un equipo indispensable en la industria manufacturera, ampliamente utilizado en industrias como la aeroespacial, la fabricación de automóviles, la ingeniería de la construcción, los equipos médicos, etc.
Composición de la máquina de corte por láser de fibra para tuberías
La máquina de corte de tubos por láser de fibra consta de las siguientes partes principales:
- Láser de fibra: componente principal de la máquina cortadora de tubos por láser de fibra, responsable de generar rayos láser de alta energía. Los láseres de fibra tienen las ventajas de una larga vida útil, una alta eficiencia de conversión de energía y bajos costos de mantenimiento.
- Sistema de control numérico: Las máquinas de corte por láser de fibra modernas están equipadas con sistemas de control numérico avanzados para controlar la potencia de salida del láser, planificar la trayectoria de corte y ajustar varios parámetros del proceso. Los sistemas de control numérico pueden lograr el procesamiento automatizado de tubos de metal de diferentes formas y tamaños mediante programación.
- Dispositivos mecánicos: para garantizar la estabilidad de la tubería durante el proceso de corte, las máquinas de corte por láser de fibra suelen estar equipadas con dispositivos mecánicos que pueden sujetar y girar automáticamente las tuberías de metal. La precisión del sistema de dispositivos afecta directamente la precisión y la eficiencia del corte.
- Plataforma de movimiento: La plataforma de movimiento suele estar conectada a un sistema CNC y se utiliza para impulsar el cabezal de corte para que se mueva según una trayectoria predeterminada. La precisión del movimiento de la plataforma también es un factor importante que determina la precisión del corte.
- Sistema de enfriamiento: Debido a la gran cantidad de calor generado durante el corte por láser, las máquinas de corte por láser de fibra están equipadas con sistemas de enfriamiento, generalmente utilizando métodos de enfriamiento por agua o aire, para garantizar que el equipo mantenga una temperatura normal durante la operación de alta carga y evitar el sobrecalentamiento y daños del láser.
- Sistema de extracción de humo: durante el proceso de corte por láser se genera humo y vapor metálico. La máquina cortadora de tubos por láser de fibra está equipada con un sistema de extracción de humo que puede eliminar eficazmente estos gases de escape y mantener un entorno de trabajo limpio.
Campos de aplicación de la máquina cortadora de tubos por láser de fibra
Las máquinas de corte por láser de fibra de tubos y tuberías se utilizan ampliamente en múltiples campos, especialmente en el procesamiento y fabricación de metales, desempeñando un papel importante.
- Industria aeroespacial: La industria aeroespacial tiene requisitos muy altos en cuanto a precisión en el procesamiento de materiales. Las máquinas de corte por láser de fibra pueden procesar con precisión aleaciones de metal de alta resistencia para cumplir con los complejos requisitos estructurales de los componentes aeroespaciales.
- Fabricación de automóviles: En el proceso de fabricación de automóviles, muchos componentes requieren un procesamiento de metal preciso, como marcos, sistemas de escape, etc. La máquina de corte por láser de fibra puede cortar de forma rápida y precisa varios tubos de metal, mejorando la eficiencia de producción y la calidad de las piezas de automóviles.
- Ingeniería de la construcción: El uso de materiales metálicos como el acero inoxidable y las aleaciones de aluminio es muy común en las estructuras de los edificios. La máquina cortadora de tubos con láser de fibra puede cortar tubos de metal de diversas formas según los requisitos de diseño del edificio, satisfaciendo así las necesidades personalizadas en la construcción.
- Equipos médicos: La industria de equipos médicos requiere productos de muy alta precisión y calidad. Las máquinas de corte de tubos por láser de fibra pueden producir piezas metálicas de alta precisión, como instrumentos quirúrgicos, implantes, etc.
- Decoración del hogar: En la decoración del hogar moderna, los materiales metálicos se utilizan ampliamente en muebles, puertas y ventanas, decoraciones y otros aspectos. La máquina cortadora de tubos láser de fibra puede producir productos metálicos exquisitos según la creatividad del diseñador, agregando valor artístico al diseño del hogar.
Ventajas de la máquina de corte por láser de fibra para tubos y tuberías
En comparación con las técnicas de corte tradicionales, las máquinas de corte por láser de fibra de tubos tienen las siguientes ventajas significativas:
- Alta precisión: los láseres de fibra tienen una alta calidad de haz y pueden lograr una precisión de corte submilimétrica, especialmente adecuados para cortar curvas y formas complejas. A través del control preciso del sistema de control numérico, los errores se pueden controlar dentro de un rango muy pequeño, lo que puede satisfacer los requisitos de mecanizado de alta demanda.
- Alta eficiencia: la máquina de corte por láser de fibra tiene una velocidad de corte rápida, especialmente en el procesamiento de tubos de metal de paredes delgadas. En comparación con los métodos de corte mecánicos tradicionales, el corte por láser puede completar el procesamiento de una sola vez sin la necesidad de procesos adicionales de pulido y modelado, lo que mejora en gran medida la eficiencia de producción.
- Alto grado de automatización: las máquinas de corte por láser de fibra para tubos y tuberías suelen estar equipadas con sistemas de control de automatización avanzados, que pueden lograr un procesamiento completamente automático desde la carga, el corte hasta la descarga. Esto no solo reduce los errores de operación manual, sino que también reduce en gran medida los costos de mano de obra.
- Amplia gama de aplicaciones de materiales: la máquina de corte por láser de fibra de tubos y tuberías puede cortar varios materiales metálicos, como acero inoxidable, aleación de aluminio, acero al carbono, cobre, etc. También puede ajustar la potencia del láser de acuerdo con diferentes materiales para satisfacer las necesidades de corte de diferentes materiales.
- Bajo costo de mantenimiento: el láser de fibra tiene una estructura simple, una gran durabilidad y una vida útil de decenas de miles de horas, con bajos costos de mantenimiento diario. Además, debido al uso de medios de fibra sólida en los láseres de fibra y la ausencia de partes vulnerables, la frecuencia de mantenimiento es baja.
- Protección del medio ambiente y ahorro de energía: la eficiencia de conversión electroóptica de la máquina cortadora de tubos por láser de fibra es superior a 30%, lo que supone un menor consumo de energía en comparación con otros láseres. Mientras tanto, los láseres de fibra no requieren la adición de ningún gas durante su funcionamiento, lo que da como resultado bajas emisiones y contaminación, lo que los convierte en un equipo de procesamiento respetuoso con el medio ambiente.
Cómo elegir una máquina de corte por láser de fibra para tubos y tuberías
Puntos clave para la compra de una máquina cortadora de tubos por láser de fibra
Al elegir una máquina de corte por láser de fibra, los usuarios deben tener en cuenta los siguientes aspectos en función de sus necesidades reales:
- Selección de potencia: Elija la potencia del láser adecuada en función del grosor y el tipo de material que se va a procesar. Para tubos de metal más delgados, son suficientes los láseres de baja potencia; para materiales más gruesos, se requieren láseres de alta potencia.
- Precisión de corte: para requisitos de mecanizado de alta precisión, se deben seleccionar máquinas de corte de tubos por láser de fibra con plataformas de movimiento de alta precisión y sistemas CNC avanzados.
- Nivel de automatización: si la escala de producción es grande, se recomienda elegir equipos con alto nivel de automatización, que puede reducir la operación manual y mejorar la eficiencia de la producción.
- Servicio postventa: Máquina de corte por láser de fibra Es un equipo de alta precisión, y la puntualidad y la calidad del servicio posventa son muy importantes. Elegir un fabricante con un buen sistema de servicio posventa puede garantizar el funcionamiento estable a largo plazo del equipo.
Análisis de precios de la máquina cortadora de tubos con láser de fibra
La máquina cortadora de tubos por láser de fibra es un equipo de procesamiento eficiente y preciso que se utiliza ampliamente en diversas industrias, como la fabricación de automóviles, la aeroespacial, la ingeniería de la construcción, etc. Con la creciente demanda y el progreso tecnológico, los tipos y funciones de las máquinas cortadoras de tubos por láser de fibra en el mercado son cada vez más diversos, y también existen diferencias de precio significativas. Entonces, ¿cuáles son los factores que afectan el precio de las máquinas cortadoras de tubos por láser de fibra? Este artículo proporcionará un análisis detallado del precio de las máquinas cortadoras de tubos por láser de fibra y ofrecerá recomendaciones de compra para los consumidores.
Los principales factores que influyen en el precio de la máquina cortadora de tubos por láser de fibra
Potencia del láser
La potencia del láser de fibra es uno de los factores clave que determinan el precio de la máquina de corte por láser de fibra para tubos y tuberías. La potencia de un láser se mide normalmente en vatios (W), y los rangos de potencia habituales en el mercado van desde los 500 W hasta los 12 000 W o incluso más. Cuanto mayor sea la potencia, mayor será el precio, naturalmente.
Las máquinas de corte por láser de fibra de baja potencia (500 W-1000 W) son adecuadas para cortar tubos de metal de paredes delgadas, con precios relativamente bajos, generalmente entre $28,000 y $71,000. Los equipos con alta potencia (como 3000 W o más) pueden cortar tubos de metal de paredes gruesas, y el precio puede estar entre $140,000 y $280,000 o incluso más.
Nivel de automatización
Las máquinas de corte por láser de fibra modernas suelen tener un alto grado de automatización, pero el grado de automatización varía entre los distintos dispositivos. Algunos equipos de alta gama tienen funciones como carga, descarga, rotación y posicionamiento totalmente automáticos, que prácticamente no requieren intervención manual, mientras que algunos equipos de gama baja requieren una operación manual parcial.
Cuanto mayor sea el grado de automatización, más caro será el equipo. Por ejemplo, una máquina de corte de tubos por láser de fibra con un sistema de fijación totalmente automático puede ser más de 30% más cara que un equipo manual. El precio de este equipo totalmente automatizado suele estar entre $140.000 y $420.000.
Tamaño de corte y rango de tuberías aplicables
El rango aplicable y el tamaño de corte de la máquina de corte por láser de fibra de tubos y tuberías también afectarán el precio. Algunos dispositivos pueden cortar tubos de diferentes diámetros e incluso manejar tubos no circulares, como tubos cuadrados, rectangulares, elípticos, etc. Cuanto mayor sea la capacidad de corte, mayor será la complejidad estructural del equipo y, en consecuencia, el costo también aumentará.
Si el equipo puede manejar tuberías de gran diámetro (por ejemplo, más de 300 milímetros), el precio suele ser más elevado. Además, algunos equipos admiten el corte de múltiples materiales (como acero inoxidable, aleación de aluminio, acero al carbono, etc.), y esta versatilidad también aumentará el precio del equipo.
Marca y lugar de origen
La marca y el fabricante de la máquina de corte por láser de fibra son factores importantes que afectan el precio. La diferencia de precio entre los fabricantes nacionales y los equipos importados es significativa. El precio de las máquinas de corte por láser de fibra de marcas chinas conocidas suele oscilar entre $70.000 y $280.000, según sus funciones y configuraciones. Los equipos de marcas de alta gama de Alemania, Estados Unidos, Japón y otros lugares, debido a su tecnología avanzada y su exquisita artesanía, suelen tener precios más altos, posiblemente entre $280.000 y $710.000 o incluso más caros.
Selección de componentes básicos
Los componentes principales de la máquina cortadora de tubos por láser de fibra, como el láser de fibra, el cabezal de corte, el sistema CNC, el servomotor, etc., tendrán un impacto significativo en el precio. Por ejemplo, los láseres de fibra importados (como IPG, nLIGHT, etc.) tienen precios más altos y una mejor estabilidad de rendimiento, por lo que los equipos que utilizan estas marcas de láseres suelen costar entre 30% y 50% más que los láseres nacionales. De manera similar, los sistemas CNC y los servomotores importados también aumentarán el precio general del equipo.
Servicio posventa y período de garantía
El mantenimiento y el servicio posventa de la máquina de corte por láser de fibra también afectarán el precio. Algunos fabricantes de equipos de alta gama ofrecen un período de garantía de hasta dos o tres años, que incluye mantenimiento in situ gratuito, supervisión remota y servicios de diagnóstico. Estas garantías posventa suelen reflejarse en el precio de compra inicial del equipo. Los fabricantes con servicios integrales suelen tener precios más altos, pero los costes de uso a largo plazo se reducirán.
Rango de precios de diferentes tipos de máquinas de corte por láser de fibra
Máquina cortadora de tubos por láser de fibra de nivel básico
La máquina cortadora de tubos por láser de fibra de nivel básico es adecuada para pequeñas fábricas o producción en lotes pequeños, generalmente equipada con láseres de baja potencia (500 W a 1000 W), con funciones relativamente simples, adecuada para cortar tubos de metal de paredes delgadas. El precio generalmente está entre $28,000 y $70,000. Aunque estos dispositivos son relativamente económicos, ya son suficientes para satisfacer las necesidades básicas de corte de algunas pequeñas y medianas empresas.
- Potencia del láser: normalmente entre 500W y 1000W, adecuado para cortar tubos metálicos finos como acero inoxidable, acero al carbono, etc.
- Capacidad de corte: Adecuado para tuberías de paredes delgadas, normalmente cortando espesores que no superen los 3 milímetros.
- Alimentación y posicionamiento manual: la mayoría de los equipos básicos no tienen una función de alimentación completamente automática y requieren intervención manual para posicionar y sujetar el material.
- Ajuste manual del cabezal de corte: el ajuste de altura y el ajuste de la distancia focal del cabezal de corte generalmente requieren operación manual, con menos soporte para la función de enfoque automático.
- Sistema CNC básico: adopción de un sistema CNC relativamente simple que puede satisfacer las necesidades básicas de corte recto y curvo, pero no tiene planificación de ruta compleja ni funciones de operación inteligente.
- Principalmente adecuado para tuberías de metal comunes, como acero inoxidable, acero al carbono, aleación de aluminio, etc. Pero su rendimiento es limitado en el corte de materiales altamente reflectantes como cobre, plata, etc.
- La precisión es relativamente básica y puede cumplir con los requisitos de procesamiento generales, pero su rendimiento es ligeramente inferior en el procesamiento de formas complejas y de alta precisión.
- Los cabezales láser y de corte generalmente se seleccionan de marcas nacionales o de componentes importados relativamente básicos, con un rendimiento y una vida útil relativamente cortos.
Máquina de corte por láser de fibra para tubos de extremo medio
Los dispositivos de gama media suelen estar equipados con láseres de potencia media (1000 W a 3000 W), que pueden cortar diversos materiales metálicos con mayor precisión y eficiencia de corte. Suelen estar equipados con funciones de automatización parcial, como sistemas de alimentación automática y accesorios giratorios. El precio oscila entre $70.000 y $140.000, adecuados para empresas medianas y necesidades de producción en masa.
- Potencia del láser: normalmente entre 1000W y 3000W, adecuado para cortar tubos metálicos de espesor medio, con un rango de espesor de corte normalmente entre 3 y 10 milímetros.
- Capacidad de corte: Puede cortar varios espesores y tipos de tubos de metal, incluidos acero inoxidable, acero al carbono, aluminio, latón, etc.
- Sistema de alimentación semiautomático: equipado con funciones de alimentación y posicionamiento semiautomáticos, lo que reduce la intervención manual y mejora la eficiencia de producción. Algunos modelos son capaces de realizar un ajuste automático de los accesorios.
- Cabezal de corte con enfoque automático: el cabezal de corte está equipado con una función de enfoque automático, que puede ajustar automáticamente el enfoque según el grosor del material, mejorando la calidad y la eficiencia del corte.
- Sistema CNC avanzado: adopción de un sistema CNC más completo, que admite la programación y planificación de rutas para gráficos complejos, lo que permite operaciones más inteligentes y reduce los errores humanos.
- La gama de materiales aplicables es más amplia y puede manejar varios metales como acero inoxidable, acero al carbono, aleación de aluminio, cobre, latón, etc., con un rendimiento de corte mejorado en materiales altamente reflectantes.
- Se ha mejorado la precisión de corte, lo que la hace adecuada para las necesidades de producción que requieren una alta precisión de mecanizado. Por lo general, el error se controla dentro de los 0,1 milímetros, lo que permite procesar formas y patrones más complejos.
- Los componentes principales, como láseres, cabezales de corte, servomotores, etc., son en su mayoría de marcas importadas como IPG, nLIGHT, PRECITEC, etc., lo que garantiza la estabilidad a largo plazo y el rendimiento eficiente del equipo.
Máquina cortadora de tubos por láser de fibra de alta gama
Las máquinas de corte por láser de fibra de tubos y tuberías de alta gama suelen estar equipadas con láseres de alta potencia (3000 W a 6000 W) y admiten procesos de producción totalmente automatizados. El equipo tiene capacidades de corte multifuncionales y es adecuado para el corte de alta precisión de tubos de gran diámetro y paredes gruesas. Se utiliza comúnmente en industrias con altos requisitos, como la fabricación aeroespacial y automotriz. Este tipo de equipo es el más avanzado, con alta automatización e inteligencia, capaz de manejar varias formas complejas y materiales altamente reflectantes, y generalmente tiene un precio de entre $140,000 y $428,000, o incluso más. Este tipo de configuración de dispositivo.
- Potencia del láser: suele oscilar entre 3000 W y 6000 W o incluso más, adecuada para cortar tubos metálicos de paredes gruesas con un espesor de más de 20 milímetros.
- Capacidad de corte: Puede cortar metales de diversos espesores y materiales, incluidos metales altamente reflectantes como cobre, plata, oro, etc.
- Sistema de carga y descarga totalmente automatizado: Un sistema de carga, descarga y fijación totalmente automatizado que puede lograr una operación sin personal, reduciendo significativamente la intervención manual y mejorando la eficiencia de la producción.
- Ajuste automático e inteligencia: funciones inteligentes como el enfoque automático, la detección automática del estado de corte, el sistema de monitoreo en tiempo real, etc., pueden autoajustarse y optimizar el estado operativo del equipo para garantizar el mejor efecto de corte.
- Sistema CNC de nivel superior: Adoptando el sistema CNC líder en el mundo, admite funciones como corte 3D, trayectoria de curva compleja, ajuste de trayectoria dinámica, etc., y puede adaptarse a las necesidades de mecanizado más complejas.
- Capaz de adaptarse a todo tipo de materiales metálicos, incluidas aleaciones de alta resistencia, tuberías de paredes gruesas y materiales altamente reflectantes. El equipo tiene mayor flexibilidad y amplia adaptabilidad a los materiales.
- Alta precisión, adecuada para una producción industrial exigente, con errores normalmente controlados dentro de 0,05 milímetros o incluso menos, lo que permite un mecanizado de superficies complejo y un corte de alta precisión.
- Todos los componentes principales están fabricados con marcas de primera clase, como láseres alemanes IPG, cabezales de corte PRECITEC y servomotores japoneses Yaskawa. Los componentes principales de este tipo de equipos tienen una larga vida útil y un rendimiento estable, lo que los hace adecuados para trabajos de alta intensidad a largo plazo.
Máquina de corte por láser de fibra para tubos y cañerías personalizada
Algunas empresas pueden requerir máquinas de corte por láser de fibra personalizadas para satisfacer necesidades de producción especiales. El precio de los equipos personalizados es relativamente flexible y depende de los requisitos específicos. Por lo general, el precio de los equipos personalizados será entre 20% y 50% más alto que el de los equipos estándar, dependiendo de las características especiales, los requisitos de tamaño y otros parámetros técnicos personalizados del equipo.
Calificación | Potencia del láser | Nivel de automatización | Sistema CNC | Material | Precisión de corte | Partes principales |
Principiante | 500W-1000W | Alimentación manual | Sistema básico de CNC | Tubos de metal comunes | 0,2-0,5 mm | Marcas básicas de China |
Nivel medio | 1000W-3000W | Alimentación semiautomática | Sistema CNC avanzado | Materiales metálicos múltiples | 0,1 mm | Marcas japonesas |
Nivel alto | 3000W arriba | Alimentación completamente automática | Sistema CNC de nivel superior | Todos los materiales metálicos | 0,05 mm | Marcas europeas |
Tendencia de desarrollo de la máquina cortadora de tubos por láser de fibra
Con el avance de la tecnología, las máquinas de corte por láser de fibra se están desarrollando en las siguientes direcciones:
Inteligencia y automatización: Las futuras máquinas de corte por láser de fibra serán más inteligentes y automatizadas, capaces de lograr un mayor grado de funcionamiento sin intervención humana. A través de la Internet de las cosas y la tecnología de inteligencia artificial, los dispositivos pueden monitorear su estado operativo en tiempo real, ajustar automáticamente los parámetros de corte y mejorar aún más la eficiencia de la producción.
Aplicación de láseres de alta potencia: con la aparición de láseres de fibra de alta potencia, las máquinas de corte por láser de fibra podrán cortar tubos de metal más gruesos y mejorar aún más la eficiencia y la precisión. La aplicación de láseres de alta potencia ampliará el alcance de los equipos y satisfará las necesidades de más industrias.
Tecnología de ahorro de energía y protección del medio ambiente: las futuras máquinas de corte por láser de fibra prestarán más atención al ahorro de energía y la protección del medio ambiente, mejorando aún más la eficiencia de conversión electroóptica del láser y reduciendo el consumo de energía. Al mismo tiempo, el equipo utilizará materiales y procesos de fabricación más respetuosos con el medio ambiente para reducir la contaminación durante el proceso de producción.
Integración multifuncional: las futuras máquinas de corte por láser de fibra integrarán más funciones, no solo para cortar, sino también para diversas técnicas de procesamiento, como soldadura y perforación. La integración de múltiples funciones brindará a los usuarios más opciones de procesamiento, mejorando la flexibilidad y la practicidad del equipo.
Tendencia de precios: Con el avance continuo de la tecnología, el precio de las máquinas de corte de tubos por láser de fibra muestra una tendencia gradual a la baja. En los primeros días, debido a las barreras tecnológicas y la demanda limitada del mercado, el precio de las máquinas de corte de tubos por láser de fibra era relativamente alto, especialmente para equipos de alta potencia e importados. Sin embargo, con el rápido desarrollo de la tecnología láser nacional y la intensificación de la competencia en el mercado, el costo de fabricación de los equipos se ha reducido, especialmente con los equipos de marca nacional que son más asequibles.
Conclusión
Una máquina de corte por láser de fibra para tubos y tuberías profesional puede reemplazar múltiples procesos como taladrado, aserrado, etc., y no hay necesidad de pulir el producto terminado en la etapa posterior. Un dispositivo puede completar el trabajo de cuatro dispositivos tradicionales en solo una quinta parte del tiempo requerido para los procesos tradicionales y puede producir el mismo producto terminado o incluso mejor. Las máquinas de corte por láser profesionales han cambiado con éxito el mercado actual de procesamiento de tuberías. Los diferentes niveles de configuración de las máquinas de corte por láser de fibra satisfacen diferentes necesidades de producción. El nivel de entrada es adecuado para la producción a pequeña escala, el rango medio es adecuado para la producción a mediana escala y el de gama alta está dirigido a empresas de fabricación industrial que requieren alta precisión y eficiencia. Al realizar una compra, las empresas deben elegir el grado de equipo adecuado en función de sus propias necesidades, presupuesto y planes de desarrollo futuros para garantizar un retorno eficiente de la inversión. El precio de la máquina de corte de tubos por láser de fibra está influenciado por varios factores, que van desde decenas de miles hasta millones de yuanes. Al elegir el equipo, las empresas deben tomar decisiones razonables en función de sus necesidades reales, presupuesto y planificación para la capacidad de producción futura.
