Guía definitiva de prensa hidráulica

La guía definitiva de prensas hidráulicas le proporcionará toda la información que necesita sobre este tipo de máquinas. Las prensas hidráulicas vienen en varios diseños y capacidades, desde pequeños modelos manuales hasta grandes máquinas industriales. Son cruciales para tareas como la formación de metales, el ensamblaje, la forja e incluso la fabricación de automóviles y aviones. Su poder y versatilidad los hacen invaluables para la industria moderna y les permiten crear y manipular materiales en formas que antes eran imposibles.

Introducción a una prensa hidráulica

Máquina de prensa hidráulica Utilice la ley de Pascal para transmitir la presión del fluido de diferentes maneras. Por supuesto, los usuarios también pueden diversificar según sus necesidades. Por ejemplo, existen dos tipos de prensas hidráulicas según el tipo de líquido que transmite la presión. La presión total que generan las prensas hidráulicas es muy alta y se suele utilizar para forja y estampación. Las prensas hidráulicas de forja se dividen en prensas hidráulicas de forja y prensas hidráulicas de forja libre.

Una prensa hidráulica es una máquina que utiliza cilindros hidráulicos para generar fuerza de compresión. Al utilizar el equivalente hidráulico de una palanca mecánica, expande fuerzas más pequeñas a fuerzas más grandes y más fuertes. Sí, es poderoso y es la piedra angular de varias industrias.

Imagina que tienes un cilindro con un pistón en su interior. Debido al aceite hidráulico presurizado (o algún otro líquido) bombeado al cilindro, el pistón se mueve hacia arriba y hacia abajo.

¿Entonces, por qué es importante? Básicamente, las prensas hidráulicas cambian las reglas del juego para las empresas. Si usted es un fabricante de máquinas de prensa hidráulica o un propietario de un negocio que busca soluciones de prensa hidráulica personalizadas, no puede enfatizar demasiado la versatilidad de esta máquina.

Aplicaciones de una máquina de prensa hidráulica

Industria de procesamiento de plástico: Las prensas hidráulicas también se utilizan ampliamente en la industria de procesamiento de plástico. Las prensas hidráulicas se pueden utilizar para abrir y cerrar moldes, moldeo por inyección y procesos de moldeo por inyección de productos plásticos. Por ejemplo, las máquinas de moldeo por inyección hidráulica se pueden usar para producir diversos productos plásticos, como tapas de botellas, juguetes, carcasas de electrodomésticos, etc. Las máquinas de prensa hidráulica moldeadas se pueden usar para fabricar productos moldeados por compresión, como enchufes eléctricos, componentes de aislamiento, etc. Además, las prensas hidráulicas también se pueden utilizar para abrir y exprimir láminas de plástico, como películas de plástico, tubos, láminas, etc.

Industria de procesamiento mecánico: Las prensas hidráulicas se utilizan ampliamente en la industria de procesamiento mecánico y pueden usarse para procesos de procesamiento como estampado, doblado, fundición a presión y estiramiento. Por ejemplo, las prensas hidráulicas de estampado se pueden utilizar para fabricar piezas de carrocería, componentes de motores y paneles de instrumentos para automóviles y motocicletas. La prensa hidráulica de doblado se puede utilizar para doblar láminas de metal, como la fabricación de recipientes a presión, aspas de ventiladores, etc. La prensa hidráulica de fundición a presión se puede utilizar para fundir piezas de fundición a presión, como bloques de motores de automóviles, componentes de automóviles, etc. La prensa hidráulica de estiramiento se puede utilizar para procesar tubos metálicos, trefilado de alambre metálico y otros procesos.

Las prensas hidráulicas juegan un papel importante en la industria aeroespacial. Por ejemplo, las prensas hidráulicas se pueden utilizar para el servocontrol de componentes de aeronaves, como el tren de aterrizaje, los flaps y el timón. Las prensas hidráulicas también se pueden utilizar para la operación y mantenimiento de motores de aeronaves y sistemas de control de vuelo. Además, las prensas hidráulicas también se pueden utilizar para la fabricación y montaje de naves espaciales, como el servocontrol y la transmisión de potencia de naves espaciales.

La industria automotriz: Las prensas hidráulicas también se utilizan mucho en la industria del automóvil. Por ejemplo, las prensas hidráulicas se pueden utilizar en procesos de estampado en la fabricación de automóviles, como el estampado de piezas de carrocería y la apertura y cierre de moldes de puertas de automóviles. Las prensas hidráulicas también se pueden utilizar para trabajos de mantenimiento automotriz, como reemplazo de neumáticos, mantenimiento del sistema de frenos, etc. Las prensas hidráulicas también desempeñan un papel importante en las líneas de producción de automóviles y se pueden utilizar para el montaje y montaje de automóviles.

Construcción naval e ingeniería marina: Las prensas hidráulicas se utilizan ampliamente en el procesamiento y montaje de grandes componentes metálicos en la construcción naval y la ingeniería marina. La eficiencia de las prensas hidráulicas puede mejorar en gran medida la eficiencia de producción de la construcción naval y la ingeniería marina, al tiempo que reduce la intensidad laboral de los trabajadores.

La maquinaria de ingeniería incluye excavadoras, cargadoras, topadoras, rodillos, etc. El sistema hidráulico de la maquinaria de construcción se usa ampliamente en diversos dispositivos de trabajo y sistemas de conducción, como dirección, frenado, transmisión, etc. En la maquinaria de construcción de servicio pesado, la proporción de aplicación de los sistemas hidráulicos es mayor y la presión de trabajo también es mayor. . La confiabilidad y estabilidad de los sistemas hidráulicos son cruciales para el funcionamiento y la seguridad de la maquinaria de construcción.

Ventajas y limitaciones

Ventajas de utilizar prensas hidráulicas

La prensa hidráulica tiene ventajas obvias y se ha convertido en la opción preferida en diversas industrias. Su inmensa fuerza es incomparable, lo que les permite completar fácilmente tareas pesadas. La precisión y el control que proporcionan las prensas hidráulicas son cruciales para tareas que requieren precisión, lo que las hace esenciales en campos como el procesamiento de metales, la automoción y la industria aeroespacial.

Precisión y control: Las prensas hidráulicas también destacan por su precisión y control. La capacidad de ajustar con precisión la presión y el movimiento de la prensa garantiza que las operaciones se puedan llevar a cabo con un alto nivel de precisión, lo cual es crucial para la calidad y consistencia de la producción.
Alta capacidad de fuerza: una de las ventajas más destacadas de las prensas hidráulicas es que pueden generar una gran cantidad de fuerza. Esta capacidad de alta resistencia les permite dar forma, dar forma y cortar materiales que son difíciles o imposibles para otros tipos de maquinaria.

Desafíos y limitaciones

Aunque las prensas hidráulicas tienen muchas ventajas, también tienen limitaciones. Necesitan un mantenimiento regular para mantener un funcionamiento eficaz. Esto incluye verificar el aceite hidráulico, los sellos y las válvulas, lo que puede ser largo y requerir habilidades profesionales.

Requisitos de mantenimiento: el mantenimiento regular es crucial para las prensas hidráulicas. Descuidar el mantenimiento puede provocar mal funcionamiento y reducir la eficiencia, lo que afecta la productividad general y aumenta los costos de tiempo de inactividad.
Limitaciones de velocidad y consumo de energía: las prensas hidráulicas pueden ser más lentas que otros tipos de máquinas, lo que puede ser una desventaja en condiciones de producción de alta velocidad. También pueden consumir mucha energía, especialmente si no se mantienen adecuadamente o no se utilizan para las aplicaciones más inadecuadas.

Los componentes principales de una máquina de prensa hidráulica

Para apreciar verdaderamente la fuerza de una prensa hidráulica, es vital comprender sus componentes clave. Cada parte desempeña un papel crucial para garantizar que la prensa funcione de forma segura y eficaz. A continuación se muestra un resumen de los componentes esenciales que componen una prensa hidráulica:

Es fundamental comprender los componentes clave de una prensa hidráulica para poder comprender realmente por qué es tan poderosa. Cada parte de las prensas hidráulicas juega un papel crucial para garantizar un funcionamiento seguro y eficaz. La siguiente es una descripción general de los componentes básicos que componen una prensa hidráulica:

Cilindro hidráulico

Los cilindros hidráulicos son esencialmente el núcleo de las prensas hidráulicas. Aquí, se bombea fluido hidráulico para generar la fuerza que completa el trabajo de la prensa. El cilindro está compuesto por pistones que se mueven hacia arriba y hacia abajo, aplicando la presión necesaria al material colocado en la prensa.

Bomba

La bomba es responsable de mover el aceite hidráulico al cilindro. Las bombas pueden ser manuales, accionadas por aire eléctrico o hidráulicas, y desempeñan un papel crucial en la determinación de la velocidad y la eficiencia de la prensa.

Válvula de alivio de presión

La válvula de alivio de presión garantiza que la presión en el sistema hidráulico no exceda el límite de seguridad. Es un componente importante para evitar sobrecargas y posibles daños a la prensa y al operador.

Marco

Este bastidor de máquina de prensa hidráulica soporta todo el sistema hidráulico y resiste las fuerzas aplicadas durante el proceso de compresión. Requiere una estructura fuerte para soportar la enorme presión involucrada.

Panel de control

El panel de control es el cerebro de una prensa hidráulica. Aquí puede controlar la configuración, ajustar la presión y básicamente programar la prensa hidráulica para ejecutar sus comandos. Los paneles de control modernos suelen estar equipados con interfaces de pantalla táctil que se pueden programar para automatizar tareas.

Mesas de trabajo

Por último, pero no menos importante, tenemos una mesa de trabajo. Aquí es donde ocurrió la acción de presión. El banco de trabajo está diseñado específicamente para manipular diversos materiales y tamaños. Dependiendo de la naturaleza del proyecto, es posible que necesite un banco de trabajo con características especiales, como control de temperatura o función de ajuste de altura.

Tipos de prensa hidráulica

Una de las primeras cosas que notará al sumergirse en el mundo de las prensas hidráulicas es la gran variedad disponible. Ya sea usted un fabricante experimentado o un aficionado, elegir el tipo correcto de prensa hidráulica puede ser fundamental para el éxito de su proyecto. Echemos un vistazo más de cerca a algunos tipos populares.

Cuando tiende a comprar prensas hidráulicas, una de las primeras cosas que notará es la variedad de tipos. Ya sea usted un fabricante experimentado o un aficionado, elegir el tipo correcto de prensa hidráulica es la clave para el éxito de sus proyectos. Echemos un vistazo más de cerca a algunos tipos populares de prensas hidráulicas.

Prensa hidráulica con marco C

La prensa hidráulica C Frame recibe su nombre de su marco en forma de C, que permite un acceso más fácil al área del troquel. Estas prensas se utilizan a menudo en aplicaciones que requieren mayor precisión y normalmente funcionan eléctricamente. Son excelentes para ensamblar, enderezar y otras tareas especializadas.

Principio de funcionamiento básico de la prensa hidráulica con marco C

La prensa hidráulica CNC tipo C es un equipo mecánico que utiliza transmisión hidráulica y control de tecnología CNC. Mediante el control de programas informáticos, el movimiento de las prensas hidráulicas se puede controlar con precisión, mejorando así la eficiencia de la producción y la calidad del producto en la producción industrial.

El flujo de trabajo de la prensa hidráulica CNC tipo C

Después de que el operador ingresa los parámetros de procesamiento, la prensa hidráulica realizará automáticamente las acciones relevantes, incluyendo compresión, corte, conformado y devolución de la pieza de trabajo. Estas acciones están controladas por el sistema hidráulico, haciendo que el proceso de mecanizado sea más automatizado y eficiente.

Aplicación de la prensa hidráulica CNC tipo C

Las prensas hidráulicas CNC tipo C se utilizan ampliamente en industrias como las de procesamiento de metales, procesamiento de plástico y procesamiento de caucho. Por ejemplo, en el procesamiento de metales, se puede utilizar para procesos como estampado, doblado y estiramiento. En el procesamiento de plástico, se puede utilizar para operaciones como moldeo por inyección y moldeo por extrusión.

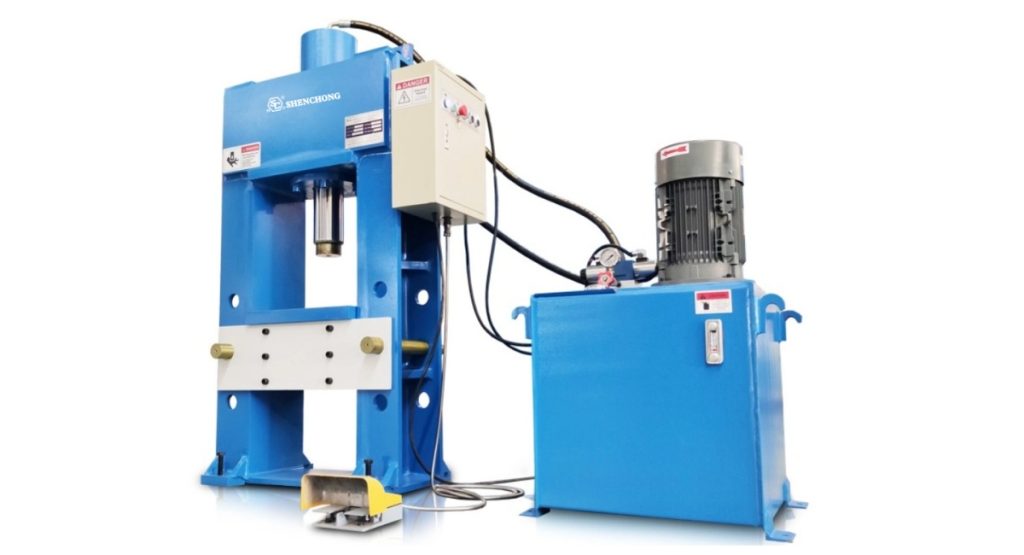

Máquina de prensa hidráulica con marco H

Una prensa hidráulica tipo H, también conocida como prensa hidráulica de marco H, es una prensa hidráulica comúnmente utilizada en diversas aplicaciones industriales. Debe su nombre a su estructura única en forma de H. La máquina consta de un marco vertical y una viga transversal horizontal ubicada entre los lados verticales del marco, formando la forma de la letra “H”.

Principio de funcionamiento de la prensa hidráulica con marco H

La prensa hidráulica con marco en H es una prensa hidráulica que funciona según el principio de la ley de Pascal, que estipula que cuando se aplica presión al fluido en el recipiente, la presión se transmitirá uniformemente en todas las direcciones. El siguiente es un desglose del principio de funcionamiento de la prensa hidráulica con marco en H:

Estructura: La prensa hidráulica con marco en H está compuesta por un marco en H resistente, que proporciona estabilidad y soporte para el funcionamiento de la prensa. El marco generalmente consta de dos columnas verticales conectadas por vigas horizontales superiores, formando una "H".
Sistema hidráulico: El sistema hidráulico de la prensa incluye una bomba hidráulica, aceite hidráulico, cilindro hidráulico y válvula de control. La bomba hidráulica es responsable de generar presión hidráulica empujando aceite hidráulico hacia el cilindro.
Cilindros hidráulicos: Los cilindros hidráulicos están ubicados a ambos lados de la prensa hidráulica y están conectados a la columna. Están compuestos por cilindros, pistones y vástagos de pistón. El pistón divide el cilindro en dos cámaras: la cámara de presión (o potencia) y la cámara de retorno de aceite.
Ciclo de trabajo: El ciclo de trabajo de la prensa hidráulica con marco en H suele incluir los siguientes pasos:

Carga: Coloque la pieza de trabajo o los materiales entre las placas o moldes que están conectados al vástago del pistón del cilindro hidráulico.
Activación: El operador inicia la operación de la prensa operando las válvulas de control, que dirigen el flujo de fluido hidráulico. Las válvulas de control permiten que el fluido hidráulico ingrese a la cámara de potencia de los cilindros.
Aplicación de presión: cuando el fluido hidráulico ingresa a la cámara de potencia, ejerce presión sobre el pistón, que, a su vez, aplica fuerza a la pieza de trabajo. La presión hidráulica se transmite por igual en todas las direcciones, lo que permite un prensado uniforme y controlado.
Prensado: Los cilindros hidráulicos continúan ejerciendo fuerza sobre la pieza de trabajo hasta lograr la presión o deformación deseada. La presión se puede ajustar regulando el flujo de fluido hidráulico o cambiando el tamaño de los cilindros.
Liberación: Una vez que se completa la operación de prensado, el operador libera la presión desviando el fluido hidráulico de la cámara de potencia a la cámara de retorno.

5. Descarga: Luego retire la pieza de trabajo a prensar de entre la placa de presión o el molde y prepare la prensa hidráulica para el siguiente ciclo.

Las prensas hidráulicas con marco en forma de H se utilizan ampliamente en diversas industrias, como conformado, doblado, enderezado, estampado, punzonado y otras tareas que requieren alta resistencia y precisión. Su estructura robusta y su potencia hidráulica permiten operaciones de estampado eficientes y controlables.

Características y componentes de una máquina de prensa hidráulica con marco en H

Bastidor: El bastidor de la máquina proporciona estabilidad y soporte. Por lo general, está hecho de acero resistente y diseñado para soportar fuerzas de alta presión.
Sistema hidráulico: El sistema hidráulico impulsa la prensa y genera la fuerza necesaria para las aplicaciones de prensado. Incluye una bomba hidráulica, cilindros, válvulas y mangueras. El fluido hidráulico se utiliza para transmitir la presión desde la bomba a los cilindros.
Cilindro: El cilindro hidráulico se encarga de generar la fuerza de prensado. Consiste en un pistón dentro de un cilindro que se mueve bajo presión hidráulica. La fuerza aplicada por el cilindro determina la capacidad de prensado de la máquina.
Ariete o platina: El ariete o platina es el componente móvil de la prensa que entra en contacto con la pieza de trabajo. Está unido al cilindro hidráulico y se mueve verticalmente para aplicar fuerza o realizar operaciones de prensado.
Sistema de control: Las prensas hidráulicas con marco en H cuentan con un sistema de control que permite a los operadores controlar las funciones de la máquina. Por lo general, incluye botones, interruptores o una interfaz de pantalla táctil para operar la prensa, controlar la presión y ajustar otros parámetros.

Las prensas hidráulicas con marco en H se utilizan ampliamente para diversas aplicaciones, como operaciones de conformado, forjado, estampado, doblado, enderezamiento, punzonado y ensamblaje de metales. El diseño del marco en H ofrece estabilidad y rigidez, lo que lo hace adecuado para manipular piezas de trabajo pesadas y aplicar mucha fuerza. Estas prensas están disponibles en diferentes tamaños y configuraciones para cumplir con requisitos industriales específicos.

Máquina de prensa hidráulica de cuatro columnas

El principio de funcionamiento de una prensa hidráulica de cuatro columnas es una bomba de aceite que suministra aceite hidráulico a un conjunto de válvulas de tapón integradas. El aceite hidráulico se distribuye a las cámaras superior e inferior del cilindro a través de cada válvula de retención y válvula de seguridad, y es movido por aceite a alta presión. Una prensa hidráulica es un dispositivo que utiliza líquido para transmitir presión. Cuando un líquido transfiere presión en un recipiente cerrado, se sigue la ley de Pascal.

Principio de funcionamiento de la prensa hidráulica de cuatro columnas

El sistema de transmisión hidráulica de una prensa hidráulica de cuatro columnas consta de un mecanismo de potencia, un mecanismo de control, un actuador, un mecanismo auxiliar y un medio de trabajo. El mecanismo de potencia suele utilizar una bomba de aceite como mecanismo de potencia, que suele ser una bomba de aceite integrada. Para cumplir con los requisitos de velocidad del actuador, se pueden seleccionar una o más bombas de aceite. Bomba de engranajes de baja presión, presión de aceite inferior a 2,5 MP, bomba de cuchillas de presión media, presión de aceite inferior a 6,3 MP, bomba de pistón de alta presión, presión de aceite inferior a 32,0 MP. Procesamiento a presión y conformado de diversos materiales plásticos, como extrusión, doblado, estiramiento de placas de acero inoxidable y prensado en frío de piezas metálicas. También se puede utilizar para prensar productos en polvo, muelas abrasivas, resina PF y productos de resina caliente.

Características de la prensa hidráulica de cuatro columnas

La prensa hidráulica de cuatro columnas tiene un mecanismo de potencia y un sistema eléctrico independientes y adopta un control centralizado de botones, que puede realizar tres modos de trabajo de ajuste, manual y semiautomático. La presión de trabajo, la velocidad de prensado, el descenso rápido sin carga y la carrera y el rango de desaceleración de la máquina se pueden ajustar de acuerdo con las necesidades del proceso y pueden completar el proceso de expulsión. Puede haber tres procesos de expulsión, como el proceso de expulsión y el proceso de estiramiento. El proceso es presión constante. Hay dos acciones de proceso disponibles para presión constante. El proceso de moldeo a presión constante tiene retraso de expulsión y retorno automático después del prensado.

Composición de la prensa hidráulica de cuatro columnas

La prensa hidráulica de cuatro columnas consta de dos partes: el motor principal y el mecanismo de control. Los componentes principales de una prensa hidráulica incluyen cilindros hidráulicos, vigas, columnas y dispositivos de llenado de líquidos. El mecanismo de potencia consta de tanque de combustible, bomba de alta presión, sistema de control, motor, válvula de presión, válvula de dirección, etc.

Control de prensa hidráulica de cuatro columnas

Prensa hidráulica versus prensa mecánica

Comparación de potencia

La potencia que cada prensa puede producir es un factor clave cuando la gente compara las prensas hidráulicas y mecánicas. Las prensas hidráulicas son conocidas por su gran capacidad de fuerza, capaces de aplicar miles de toneladas de presión. Esto se debe a que su potencia proviene de la presión del aceite hidráulico, que se amplifica fácilmente. Por otro lado, las prensas mecánicas generan fuerza a través de dispositivos mecánicos como engranajes y palancas, que normalmente tienen capacidades de fuerza fijas según su diseño.

Idoneidad de la aplicación

La idoneidad de las prensas hidráulicas y mecánicas depende en gran medida de las aplicaciones específicas. Las prensas hidráulicas destacan en tareas que requieren un alto nivel de fuerza y precisión, como el conformado de metales, el conformado de materiales compuestos y el procesamiento. Proporcionan flexibilidad en términos de fuerza de control y pueden ajustarse según diferentes materiales y espesores. Mientras tanto, en entornos de producción de alta velocidad, generalmente se prefieren las prensas mecánicas porque se requiere una fuerza constante durante todo el proceso de producción. Suelen utilizarse para operaciones como estampado y forjado, donde la velocidad y la repetibilidad son clave.

Control de fuerza y velocidad

En una prensa hidráulica, puedes controlar fácilmente la fuerza y la velocidad y ofrecer mayor flexibilidad para tareas complejas a través de un panel de control. En las prensas mecánicas es difícil modificar una velocidad y fuerza determinadas. Por esta razón, la prensa mecánica es menos adaptable pero más sencilla para tareas repetitivas.

Caracteristicas de seguridad

Teniendo en cuenta la volatilidad de los fluidos presurizados, la mayoría de las prensas hidráulicas tienen características de seguridad incorporadas. Mientras que las prensas mecánicas suelen requerir mecanismos externos adicionales para garantizar un funcionamiento seguro.

Comprender la potencia de la prensa hidráulica

Es crucial aprovechar plenamente el potencial de las prensas hidráulicas, especialmente en industrias donde la precisión y la potencia son cruciales. ¿Por qué es tan importante esta comprensión? Bien, no se trata sólo de saber qué tan poderosas son las prensas hidráulicas; Se trata de comprender cómo utilizar este poder de forma eficaz y segura.

En primer lugar, la seguridad es una prioridad absoluta. El inmenso poder de las prensas hidráulicas, capaces de ejercer miles de libras de presión, también conlleva riesgos importantes. El conocimiento de las capacidades de potencia de una prensa ayuda a establecer procedimientos operativos seguros y a seleccionar la máquina adecuada para el trabajo. Esto no sólo garantiza la seguridad de los operadores sino que también prolonga la vida útil de la propia máquina.

Además, en el ámbito de la fabricación y la ingeniería, la precisión cambia las reglas del juego. Comprender las especificaciones de potencia de una prensa hidráulica le permite seleccionar la prensa adecuada para su tarea específica. Ya sea doblando metal, prensando rodamientos o moldeando plástico, la cantidad adecuada de fuerza es fundamental. Demasiado poco y el trabajo no se realizará; demasiado, corre el riesgo de dañar el material o la máquina.

Desde una perspectiva económica, la eficiencia es clave en el procesamiento de chapa. Comprender plenamente y utilizar correctamente las prensas hidráulicas puede mejorar enormemente la productividad. Al optimizar el uso de la electricidad, las empresas pueden ahorrar costos de energía, reducir el desgaste mecánico y aumentar la producción, todo lo cual contribuye a lograr resultados más saludables.

Definición de tonelaje de prensa hidráulica

La potencia de la prensa hidráulica se refiere a la cantidad de fuerza ejercida por el ariete de la prensa sobre la pieza de trabajo. Determina la capacidad de la prensa para deformar o dar forma al material que se procesa. El tonelaje es un parámetro crítico que influye directamente en el éxito y la eficiencia de las operaciones de fabricación. La guía definitiva de la prensa hidráulica le enseñará cómo calcular el tonelaje de la prensa hidráulica.

En las prensas hidráulicas, el tonelaje normalmente se mide en toneladas (de ahí el término "tonelaje"), donde una tonelada equivale a 2000 libras de fuerza. Sin embargo, es importante tener en cuenta que el tonelaje no necesariamente equivale al peso del material que se prensa; más bien, significa la fuerza requerida para lograr la deformación o compresión deseada.

Los factores afectan el cálculo del tonelaje de la prensa hidráulica

Hay varios factores que afectan la potencia de las prensas hidráulicas. Estos factores incluyen la eficiencia del sistema hidráulico, la calidad del fluido hidráulico y el estado de los componentes de la máquina de presión, como sellos y juntas.

Tipo de material y espesor

El tipo y el espesor del material a trabajar influyen significativamente en el tonelaje requerido. Los materiales más gruesos o más duros requieren un mayor tonelaje para lograr la deformación o conformación deseada.

Los diferentes materiales presentan distintos grados de resistencia a la deformación. Los metales, por ejemplo, suelen requerir un mayor tonelaje en comparación con los plásticos o el caucho. Además, el grosor del material afecta directamente la cantidad de fuerza necesaria para darle forma o moldear.

Diseño y geometría del troquel

El diseño y la geometría del troquel o del utillaje de la prensa hidráulica también juegan un papel crucial. Las formas complejas o los patrones intrincados pueden requerir un mayor tonelaje para formarse con precisión.

Fuerzas de fricción

La fricción entre el material y las superficies de la matriz introduce una resistencia adicional, aumentando así el tonelaje requerido. Una mayor fricción requiere un mayor tonelaje para superar la resistencia y lograr una deformación adecuada. La lubricación y el mantenimiento adecuados del troquel pueden ayudar a mitigar las pérdidas por fricción.

Resultado deseado

La naturaleza del proceso de fabricación de la prensa hidráulica afectará los requisitos de tonelaje. Por ejemplo, las operaciones de embutición profunda suelen requerir un mayor tonelaje que las operaciones simples de doblado o punzonado.

Presione Configuración

Los diferentes tipos de prensas hidráulicas (por ejemplo, de bastidor en C, de bastidor en H, de cuatro columnas) tienen distintas capacidades de tonelaje y limitaciones estructurales. La configuración de la prensa hidráulica debe adaptarse a los requisitos de tonelaje de la aplicación.

Calcular el tonelaje de la prensa hidráulica

La fórmula para calcular el tonelaje en una prensa hidráulica es relativamente sencilla e involucra el área de la pieza de trabajo y la presión deseada.

Tonelaje= (Presión x Área)/2000

Dónde:

El tonelaje es la fuerza ejercida por la prensa hidráulica en toneladas.
La presión es la presión deseada aplicada al material en libras por pulgada cuadrada (psi).
El área es el área de contacto total entre el material y la superficie del troquel en pulgadas cuadradas.

Por ejemplo, si el cilindro hidráulico tiene un área de 100 pulgadas cuadradas y la bomba hidráulica genera una presión de 2500 libras por pulgada cuadrada, la fuerza generada por la prensa hidráulica sería:

Fuerza = Área x Presión

Fuerza = 100 pulgadas cuadradas x 2500 psi

Fuerza = 250.000 libras.

En este ejemplo, la prensa hidráulica generaría una fuerza de 250.000 libras. Esto demuestra el inmenso poder de una prensa hidráulica.

Elegir el tonelaje adecuado de la prensa hidráulica

Es fundamental seleccionar el tonelaje adecuado para su aplicación para evitar dañar la máquina o la pieza de trabajo. Elegir un tonelaje demasiado bajo puede provocar una deformación incompleta o desigual. Seleccionar un tonelaje demasiado alto puede provocar un desgaste excesivo de la prensa y un mayor consumo de energía.

Guía definitiva para prensas hidráulicas - Accesorios para prensas hidráulicas

Accesorios para prensas hidráulicas-Juegos de troqueles

En el contexto de los accesorios de prensa hidráulica, los "juegos de troqueles" se refieren a los componentes de herramientas utilizados para dar forma o formar materiales. A menudo se componen de dos partes: el troquel superior (también conocido como punzón) y el troquel inferior (también conocido como bloque de troquel o zapata de troquel). Estos componentes están diseñados para soportar alta presión y normalmente están hechos de acero endurecido.

Los tipos comunes de juegos de troqueles utilizados en accesorios de prensas hidráulicas incluyen:

Troqueles en blanco y perforadores: se utilizan para cortar formas de láminas de metal u otros materiales.
Troqueles de formación: se utilizan para doblar, doblar o dar forma a materiales en geometrías específicas.
Troqueles de acuñación: se utilizan para crear patrones o diseños precisos y detallados en materiales.
Troqueles de extrusión: se utilizan para forzar materiales a través de una abertura moldeada para crear formas largas y continuas.
Troqueles de dibujo: se utilizan para estirar o tirar de materiales para crear formas cilíndricas o tubulares.
Troqueles progresivos: se utilizan para realizar múltiples operaciones en una sola pieza de trabajo de manera secuencial.

Las características clave de los juegos de troqueles incluyen una construcción robusta para soportar las altas fuerzas ejercidas durante la operación, una alineación precisa para garantizar una conformación precisa de las piezas de trabajo y componentes intercambiables para brindar versatilidad en la producción. Los juegos de troqueles avanzados pueden incorporar características como capacidades de cambio rápido, ajustes automatizados de herramientas y sensores para monitorear y optimizar el rendimiento.

Accesorios para prensas hidráulicas-Fluidos hidráulicos y sistemas de filtración

Fluidos hidráulicos

Los fluidos hidráulicos sirven como elemento vital de los sistemas hidráulicos, transmitiendo potencia y energía para accionar los diversos componentes de la prensa. Estos fluidos también proporcionan lubricación para minimizar la fricción y el desgaste dentro del sistema hidráulico.
Los tipos comunes de fluidos hidráulicos incluyen aceites minerales, aceites sintéticos, fluidos a base de agua y fluidos biodegradables. La selección del fluido hidráulico depende de factores como el rango de temperatura de funcionamiento, los requisitos de presión, las consideraciones ambientales y la compatibilidad con los componentes del sistema.
Los fluidos hidráulicos deben exhibir características específicas, incluida la viscosidad adecuada, la estabilidad, las propiedades antidesgaste, la resistencia a la corrosión y la compatibilidad con sellos y mangueras. Mantener la viscosidad correcta del fluido es crucial para garantizar el funcionamiento eficiente del sistema hidráulico en un rango de temperaturas de funcionamiento.

Sistemas de filtración

Los sistemas de filtración son componentes integrales de las prensas hidráulicas que eliminan contaminantes, como partículas, agua y aire, del fluido hidráulico para mantener la limpieza y prolongar la vida útil del sistema.
Los contaminantes en el fluido hidráulico pueden causar abrasión, corrosión y desgaste de los componentes, lo que provoca una disminución del rendimiento, mayores requisitos de mantenimiento y posibles fallas del sistema.
Los sistemas de filtración suelen constar de varios componentes, incluidos filtros, carcasas de filtros, válvulas de derivación y manómetros de presión diferencial. Los filtros pueden utilizar diferentes medios de filtración, como celulosa, fibras sintéticas o malla metálica, para capturar contaminantes de distintos tamaños.
Los sistemas de filtración pueden emplear diferentes tipos de filtración, incluida la filtración profunda, la filtración superficial y la filtración magnética, para eliminar eficazmente los contaminantes del fluido hidráulico.
El mantenimiento adecuado de los sistemas de filtración es fundamental para garantizar su eficacia. Esto incluye inspección periódica, reemplazo de elementos filtrantes, monitoreo de diferenciales de presión y cumplimiento de los programas de mantenimiento recomendados.

Accesorios para prensas hidráulicas-Manómetros

Los manómetros son componentes vitales de los accesorios de las prensas hidráulicas y ofrecen información esencial sobre la fuerza ejercida por el fluido hidráulico dentro del sistema. Estos medidores, que sirven como instrumentos críticos para monitorear y controlar las operaciones, desempeñan un papel fundamental para garantizar que la prensa funcione de manera segura y efectiva.

Estos manómetros pueden ser analógicos o digitales y muestran la presión en unidades como libras por pulgada cuadrada (psi), bares o pascales.

Al observar las lecturas de presión en estos manómetros, los operadores pueden realizar ajustes en la configuración de la prensa según sea necesario para lograr los resultados deseados en términos de fuerza aplicada, velocidad de operación y calidad del producto. También pueden utilizar las lecturas de presión para diagnosticar cualquier problema o anomalía en el sistema hidráulico, como fugas, bloqueos o mal funcionamiento, lo que permite un mantenimiento y reparaciones rápidos para evitar tiempos de inactividad y garantizar el funcionamiento seguro y eficiente de la prensa hidráulica.

Accesorios Prensa Hidráulica-Protectores de seguridad

Los protectores de seguridad en los accesorios de la prensa hidráulica son componentes esenciales diseñados para proteger a los operadores y otro personal de los peligros asociados con la operación de la prensa. Estos guardias sirven para prevenir accidentes, lesiones y posibles muertes al encerrar o cubrir partes peligrosas de la prensa y controlar el acceso a ellas.

Accesorios para prensas hidráulicas-Sistemas de calefacción y refrigeración

Los sistemas de calefacción y refrigeración de los accesorios de la prensa hidráulica son características especializadas diseñadas para controlar la temperatura del fluido hidráulico y otros componentes de la prensa. Estos sistemas son esenciales para optimizar los procesos de fabricación, mejorar la calidad del producto y aumentar la eficiencia.

Sistemas de calefacción

Las prensas hidráulicas pueden incorporar sistemas de calentamiento para precalentar el fluido hidráulico antes de su funcionamiento, especialmente en ambientes fríos o para aplicaciones específicas que requieren un control preciso de la temperatura. Precalentar el fluido hidráulico puede mejorar su viscosidad, asegurando un funcionamiento más suave y reduciendo el desgaste de los componentes.
Para calentar el fluido hidráulico se utilizan comúnmente calentadores eléctricos o intercambiadores de calor. Estos calentadores pueden integrarse en el sistema hidráulico, ya sea directamente dentro del depósito o en línea con el circuito de circulación de fluido.
Los sistemas de calefacción se pueden controlar mediante sensores de temperatura y mecanismos de retroalimentación para mantener la temperatura del fluido deseada dentro de los rangos operativos óptimos.

Sistemas de refrigeración

Los sistemas de refrigeración son esenciales para disipar el calor generado durante el funcionamiento de la prensa hidráulica, evitando el sobrecalentamiento del fluido hidráulico y los componentes hidráulicos. El sobrecalentamiento puede provocar una reducción de la eficiencia, un rendimiento degradado y posibles daños a la prensa.
Los sistemas de enfriamiento generalmente involucran intercambiadores de calor, enfriadores o torres de enfriamiento que transfieren calor del fluido hidráulico a un medio de enfriamiento separado (por ejemplo, agua o aire) antes de recircular el fluido enfriado nuevamente al sistema hidráulico.
Se emplean sensores de temperatura y mecanismos de control para regular el proceso de enfriamiento, asegurando que el fluido hidráulico permanezca dentro de límites de temperatura seguros durante la operación.

Algunas prensas hidráulicas avanzadas cuentan con sistemas de control de temperatura integrados que combinan funciones de calefacción y refrigeración para mantener niveles de temperatura precisos en todo el sistema hidráulico. Estos sistemas pueden utilizar válvulas de control termostáticas, válvulas de control proporcional o unidades de control electrónico para ajustar las tasas de calefacción y refrigeración en función de mediciones y retroalimentación de temperatura en tiempo real. El control de temperatura integrado ayuda a optimizar el rendimiento de la prensa hidráulica, extender la vida útil de los componentes y mejorar la eficiencia general del sistema.

Elija la prensa hidráulica adecuada que necesita

Ya ha aprendido sobre los componentes principales, la ciencia e incluso los diferentes tipos de prensas hidráulicas disponibles en el mercado. Pero, ¿cómo decides cuál es el más adecuado para ti? La clave para tomar una decisión informada radica en comprender sus necesidades específicas y cómo se alinean con las características de las distintas prensas hidráulicas.

Identificando sus requisitos

Antes incluso de empezar a mirar escaparates, siéntate y haz una lista de tus necesidades. ¿Con qué materiales trabajarás? ¿Cuáles son las dimensiones de su espacio de trabajo? ¿Necesita una prensa para fabricación profesional o para proyectos más pequeños?

Consulta con un fabricante de prensas hidráulicas

Una vez que tenga una idea clara de sus requisitos, el siguiente paso es consultar con un fabricante de prensas hidráulicas de buena reputación. Pueden proporcionarle información sobre qué máquina sería la más adecuada para su aplicación.

Examinando las especificaciones

Consulta siempre las especificaciones técnicas de la prensa hidráulica. Esto incluye la capacidad de fuerza, la longitud de la carrera y el tamaño. Estos detalles le ayudarán a determinar si la prensa es capaz de realizar las tareas previstas.

Evaluación de características adicionales

Muchas prensas hidráulicas vienen con funciones adicionales como controladores lógicos programables (PLC), funciones de seguridad avanzadas y mesas de trabajo personalizables. Si bien estos pueden aumentar el costo inicial, pueden ofrecer beneficios a largo plazo.

Mantenimiento de prensa hidráulica

Las prensas hidráulicas son robustas, pero no invencibles. Como cualquier maquinaria, requieren un régimen de cuidado y atención para funcionar de manera eficiente a largo plazo. Saber cómo solucionar problemas comunes y realizar un mantenimiento preventivo puede ahorrarle tiempo y dinero. Entremos en el meollo de la cuestión.

Mantenimiento fundamental

Se recomienda utilizar para el trabajo aceite hidráulico antidesgaste N° 32 y N° 46, con un rango de temperatura del aceite de 15 a 60 grados centígrados.
El aceite debe filtrarse estrictamente antes de poder agregarlo al tanque de combustible.
El aceite de trabajo debe reemplazarse una vez al año y el primer reemplazo no debe exceder los tres meses;
El control deslizante debe lubricarse con regularidad y la superficie expuesta de la columna debe mantenerse limpia con regularidad. Antes de cada operación, primero se debe rociar aceite.
Bajo una presión nominal de 500 T, la excentricidad máxima permitida de la carga concentrada es de 40 mm. Una excentricidad excesiva puede provocar fácilmente daños a la columna u otros fenómenos adversos.
Calibre e inspeccione el manómetro cada seis meses;
Si la máquina no se utiliza durante un período prolongado, las superficies de cada pieza deben limpiarse y recubrirse con aceite inoxidable.

Después de usar el mantenimiento

La máquina herramienta debe someterse a un mantenimiento secundario después de 5000 horas de funcionamiento. Compuesto principalmente por trabajadores de mantenimiento, participando operadores. Además de realizar un mantenimiento de primer nivel, se deben realizar bien las siguientes tareas y se deben inspeccionar las partes vulnerables. Proponer repuestos y accesorios.

Primero, corte la energía para realizar trabajos de mantenimiento.

Un riel guía de columna de viga transversal

Verifique y ajuste el plano de la viga transversal colgante, el riel guía de la columna, el manguito guía, el control deslizante y la placa de presión para lograr un movimiento suave y cumplir con los requisitos del proceso.
Reparar o reemplazar piezas defectuosas.

Lubricación Hidráulica

Desarme, limpie e inspeccione la válvula solenoide, muela la válvula y el núcleo de la válvula.
Limpie e inspeccione el émbolo del cilindro de la bomba de aceite, elimine las rebabas y reemplace el sello de aceite.
Verifique el manómetro.
Reparar o reemplazar piezas muy desgastadas
Conduzca y verifique que cada cilindro de aceite y émbolo funcionen suavemente sin moverse. La válvula de soporte puede detener con precisión la viga transversal móvil en cualquier posición y la caída de presión cumple con los requisitos del proceso.

Mantenimiento Eléctrico

Limpiar el motor, revisar los rodamientos y actualizar la grasa lubricante.
Repare o reemplace los componentes dañados.
Los aparatos eléctricos cumplen con los requisitos de las normas de integridad de equipos.

Mantenimiento de precisión de la máquina

Calibre el nivel de la máquina herramienta, verifique y ajuste la precisión de la reparación.
La precisión cumple con los requisitos de los estándares de integridad del equipo.

¡El mantenimiento y conservación de las prensas hidráulicas aún requiere personal dedicado, profesional y dedicado para mantenerlas, para que puedan usarse por más tiempo!

Precauciones de operación de seguridad

Quienes no comprendan el rendimiento estructural o los procedimientos operativos de la máquina no deben arrancarla sin autorización;
Durante el funcionamiento de la máquina no se debe realizar mantenimiento y ajuste del molde;
Cuando la máquina descubre fugas de aceite graves u otras anomalías (como funcionamiento poco fiable, ruidos fuertes, vibraciones, etc.), se debe detener para analizar la causa e intentar eliminarla. No se debe poner en producción con problemas:
No sobrecargue ni exceda la excentricidad máxima de uso:
Está estrictamente prohibido exceder la carrera máxima del cursor y la altura mínima de cierre del molde no será inferior a 600 mm.
La puesta a tierra de los equipos eléctricos debe ser firme y confiable:
Al final de cada día de trabajo: coloque el control deslizante en la posición más baja.

Fallos comunes

Durante el funcionamiento de la prensa hidráulica de extrusión de metal, a veces los pernos pueden caerse y caer dentro del cilindro hidráulico, provocando graves arañazos en la pared del émbolo. Una vez que ocurre el problema, los métodos tradicionales no pueden lograr ninguna reparación en el sitio y solo pueden desmantelarse y transportarse al fabricante para su reparación, procesamiento de soldadura o desguace y reemplazo. Debido a la falta de repuestos para reposición, es difícil controlar el tiempo requerido para reproducir o regresar a fábrica para mantenimiento. El tiempo de inactividad prolongado causa graves pérdidas económicas a la empresa y, al mismo tiempo, requiere elevados costes de procesamiento o reparación. Para cumplir con los requisitos de producción continua de las empresas, es necesario encontrar métodos de mantenimiento convenientes, rápidos, simples y efectivos para resolver el problema del equipo, minimizar el tiempo de inactividad de la empresa y reducir los costos de mantenimiento. Los materiales compuestos poliméricos se pueden utilizar para reparaciones in situ.

Pasos de operación

Utilice una llama de oxígeno y acetileno para hornear el área rayada (controle la temperatura y evite el recocido de la superficie) y hornee el aceite que ha estado impregnando la superficie del metal durante años hasta que no salpiquen chispas.
Trate la superficie del área rayada con una amoladora angular hasta una profundidad de al menos 1 milímetro y realice ranuras a lo largo de la pared exterior del cilindro, preferiblemente ranuras en cola de milano. Los rayones profundizan la perforación en ambos extremos, cambiando la situación de tensión.
Limpiar la superficie con un algodón desengrasado humedecido en acetona o etanol anhidro.
Aplique materiales de reparación mezclados uniformemente a la superficie rayada; La primera capa debe ser delgada, uniforme y cubrir completamente la superficie rayada para asegurar la mejor adhesión entre el material y la superficie metálica. Luego, aplique el material en toda el área de reparación y presione repetidamente para asegurarse de que el material se llene herméticamente y alcance el espesor requerido, ligeramente más alto que la superficie de la pared exterior del cilindro.
El material tarda 24 horas en alcanzar plenamente sus diversas propiedades a 24 ℃. Para ahorrar tiempo, se puede aumentar la temperatura mediante una lámpara halógena de tungsteno. Por cada aumento de temperatura de 11 ℃, el tiempo de curado se reducirá a la mitad. La temperatura de curado óptima es 70 ℃.
Una vez que el material se haya solidificado, utilice una piedra de amolar fina o un raspador para reparar y nivelar el material que sobresale de la pared exterior del cilindro y se completará la construcción.

Conclusión

La prensa hidráulica es una máquina que utiliza presión hidrostática para procesar productos como metal, plástico, caucho, madera, polvo, etc. Se usa comúnmente en procesos de prensado y conformado, como forja, estampado, extrusión en frío, enderezamiento, doblado, bridado. , trefilado de chapa, pulvimetalurgia, prensado, etc. La guía definitiva de la prensa hidráulica presenta todos los conocimientos que necesita sobre la máquina de prensa hidráulica, incluida su aplicación, resistencia y limitación, las partes principales de la prensa hidráulica, los diferentes tipos de prensa hidráulica, el cálculo del tonelaje de la prensa hidráulica, los accesorios necesarios y el mantenimiento.
