Servo-Hybrid-Abkantpresse

Servo-Hybrid-Abkantpresse zu verkaufen

Die CNC-Servo-Hybrid-Abkantpresse der WDK-Serie ist eine hochpräzise Biegemaschine, die von einem CNC-Steuerungssystem und einem magnetischen Gitterlineal gesteuert wird und entsprechend der Vorwärts- und Rückwärtsdrehung der Ölpumpe und des Servo-Hauptmotors den Y1 einstellt und Y2-Achsen.

Da die Servo-Hybrid-Abkantpresse vom Servomotor und der Pumpe angetrieben wird, wird sie auch als Servopumpen-Abkantpresse oder elektrische Servo-Abkantpresse bezeichnet.



WDK Hybrid-Servo-Abkantpresse zu verkaufen

Der WDK-Servo-Hybrid ist der hochwertigste Abkantpressentyp auf dem Markt. Sein größtes Merkmal ist die Kombination von hydraulischen und elektrischen Systemen, wodurch ein Hybrid-Öl-Elektro-Biegeverfahren erreicht wird. Während des Biegevorgangs ist das hydraulische System hauptsächlich für die Bereitstellung der Biegekraft verantwortlich, während das elektrische System für die Bereitstellung des Biegewinkels und der Biegegeschwindigkeit verantwortlich ist. Die Kombination beider ermöglicht effiziente und präzise Biegevorgänge und verbessert gleichzeitig die Produktionseffizienz und Biegegenauigkeit der Maschine erheblich.

SC SHENCHONG CNC-Hybridservo Abkantpresse zu verkaufen Modelle: 40 Tonnen – 800 Tonnen

Hybrid-Servo-Abkantpresse zu verkaufen

Modell

Nenndruck

Länge des Tisches

Abstand zwischen Gehäusen

Halstiefe

Schlaganfall

Offene Höhe

Gesamtabmessungen

Gewicht

kN

mm

mm

mm

mm

mm

LxBxH mm

T

63T/2000

630

2000

1500

320

160

400

2540*1640*2225

4.3

63T/2500

2500

2000

3040*1640*2225

4.8

80T/2500

800

2500

2000

400

160

410

3050*1650*2305

6

100T/2500

1000

2500

2000

400

200

450

3060*1690*2425

6.4

100T/3200

3200

2660

3720*1690*2475

7.3

100T/4000

4000

3200

4500*1690*2545

8.8

130T/2500

1300

2500

2000

400

200

450

3080*1760*2500

7.1

130T/3200

3200

2660

3740*1760*2535

8.2

130T/4000

4000

3200

4520*1760*2610

9.5

170T/2500

1700

2500

2000

400

200

470

3100*1830*2520

8.7

170T/3200

3200

2660

3760*1830*2620

10.2

170T/4000

4000

3200

4540*1830*2720

11.4

170T/6000

6000

4800

6600*1950*2980

16

200T/3200

2000

3200

2660

400

200

470

3760*1880*2670

10.7

200T/4000

4000

3200

4540*1880*2770

12.2

200T/6000

6000

4800

6600*2200*3150

19

250T/3200

2500

3200

2660

400

250

490

3780*1980*2860

14.1

250T/4000

4000

3200

4560*1980*2960

16

250T/6000

6000

4800

6600*2250*3310

22

320T/3200

3200

3200

2660

400

250

500

3800*2080*3090

17.2

320T/4000

4000

3200

4580*2080*3090

19.5

320T/6000

6000

4800

6600*2250*3500

28

400T/4000

4000

4000

3200

400

300

605

4580*2460*3600

26

400T/5000

5000

4000

5600*2460*3750

30

400T/6000

6000

4800

6600*2460*3950

32

500T/4000

5000

4000

3200

600

300

615

4600x2800x4900

30

500T/5000

5000

4000

5600x2900x5100

35

500T/6000

6000

4800

6600*2800*4150

46

630T/5000

6300

5000

4000

600

300

650

5600x3000x5250

47

630T/6000

6000

4800

6600x3100x4200

56

800T/6000

8000

6000

4800

700

350

710

5600x3450x5500

65

Funktionen der Hybrid-Servo-Abkantpresse

Wenn sich die elektrische Servo-Hybrid-CNC-Abkantpresse im Standby-Modus befindet, dreht sich der Motor nicht, sodass sich die Maschine in einem geräuschlosen Zustand befindet, wenn sie nicht in Betrieb ist.

Da die Hybrid-Servo-CNC-Abkantpresse im Standby- und Schnellmodus grundsätzlich keinen Energieverbrauch benötigt und der Ölverbrauch der ölelektrischen Hybridbiegemaschine nur ein Drittel des Ölverbrauchs der elektrischen hydraulischen Synchronmaschine beträgt, ist ihre Öltemperatur kontrollierbar und erhöht sich während des Betriebs nicht wesentlich und ein Wechsel des Hydrauliköls ist in der Regel drei Jahre lang nicht erforderlich.

Da der Frequenzgang des Servomotors viel höher ist als der des Proportionalventils, ist die Biegezykluszeit der CNC-Hybrid-Servo-Abkantpresse 30% schneller als die der synchrone hydraulische CNC-Abkantpresse Biegemaschine.

Vorteile der Hybrid-Servo-Abkantpresse

  1. Die Pumpensteuerungstechnologie ersetzt die herkömmliche Ventilsteuerungstechnologie, eliminiert Drosselverluste, eliminiert Überlaufverluste und spart 70%-Energie.
  2. Der Servomotor kann in kurzer Zeit erheblich überlastet werden und die tatsächlich installierte Leistung beträgt nur 50% der theoretisch installierten Leistung.
  3. Durch die Reduzierung des Öltankvolumens um 75% wird die Menge des verwendeten Hydrauliköls erheblich reduziert.
  4. Niedrige Wärmeausgleichstemperatur, kein Kühlgerät erforderlich, wodurch die Lebensdauer hydraulischer Komponenten verlängert wird.
  5. Der Lärm im Leerlauf, im Zustand mit schnellem Abfall, bei der Druckhaltung und im Rückkehrzustand wird deutlich reduziert, was die Arbeitsumgebung verbessert;
  6. Servomotoren reagieren schneller als herkömmliche Motoren und können in Notsituationen Druck und Durchfluss schneller umschalten.
  7. Unter bestimmten Bedingungen kann die schnelle Abstiegs- und Rücklaufgeschwindigkeit bis zu 300 mm/s erreichen.
  8. Die Arbeitsgeschwindigkeit kann mit einer Geschwindigkeit von bis zu 20–25 mm/s erheblich verbessert werden.

Konfiguration einer Hybrid-Servo-Abkantpresse

ESA S640 für Abkantpresse

ESA S640

Konventionelle Abkantpressen (mechanisch und hydraulisch), synchronisierte hydraulische Abkantpressen, servogesteuerte hydraulische Einzylinder-Abkantpressen, elektrisch angetriebene Abkantpressen.

Softwarespezifikationen für hydromechanische Abkantpressen im amerikanischen Stil.

Interaktiver 2D-Grafikeditor für die Dateneingabe von Werkstücken und Werkzeugen.

2D-grafische Darstellung von Maschinengestell, Werkstück und Werkzeugen.

Manuelle 2D-grafische Identifizierung der besten Biegesequenz.

Programmierung der Achsenpositionen im Tabellenmodus mit automatischer Syntaxprüfung, automatischer Berechnung der R-, Z- und A-Positionen sowie der Biege- und Bombierungskraft.

Windows®-ähnliche Benutzeroberfläche.

Komplette Offline-Programmierung auf einem Standard-PC.

15-Zoll-Touchscreen-Panel (Auflösung WSVGA 1366×768).

Es können bis zu 6+1 Achsen gesteuert werden.

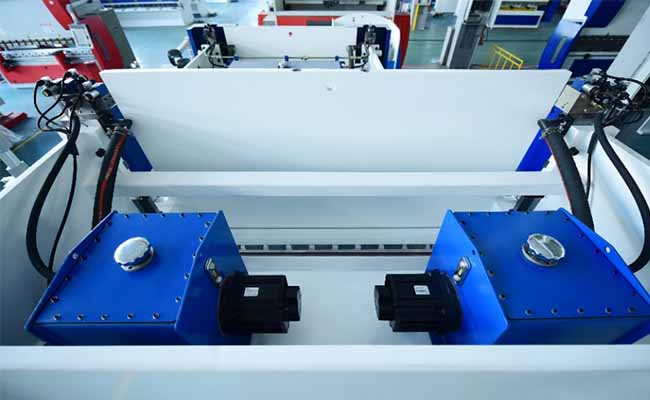

Öltanks und Hauptservomotoren

Die Hybrid-Servo-Abkantpressen der WDK-Serie verfügen über geteilte Doppelöltanks, die weniger Hydrauliköl verbrauchen als normale hydraulische Abkantpressen.

Öltank für Abkantpresse

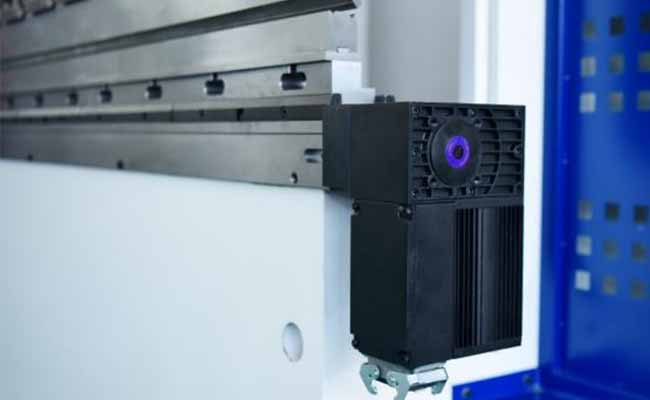

Tischkrümmung für Abkantpresse

CNC-Tischkrönung

Die hydraulische CNC-Abkantpresse der WDK-Serie verfügt über eine mechanische Tischwölbung, bei der es sich um eine V-Achse handelt, die von einer CNC-Steuerung gesteuert wird. Es kann die Druckauslenkung des Arbeitstisches während des Biegevorgangs automatisch anpassen und ausgleichen. Durch die Verwendung der CNC-Tischkrümmung und der hydraulischen CNC-Abkantpresse von SHENCHONG wird die Biegegeradheit und die hohe Winkelkonsistenz gewährleistet.

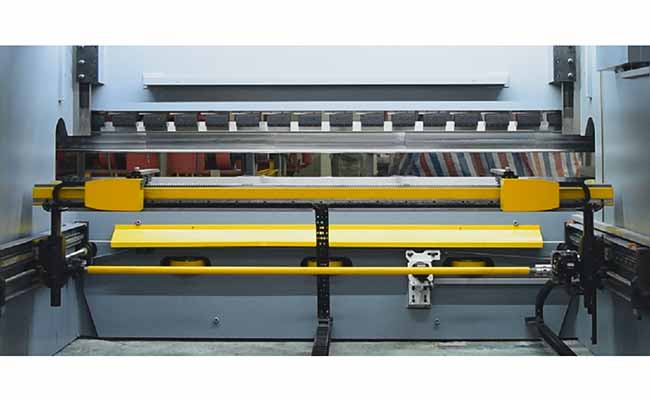

Hinteranschlagsystem

Die X-Achse des Hinteranschlags verfügt über eine Kugelumlaufspindel und eine Linearführung, angetrieben durch einen digitalen AC-Servomotor, und der Hinteranschlag verfügt über eine Rückzugskontrollfunktion. Eine doppelte lineare Führung am Hinteranschlag der Abkantpresse trägt zur Verbesserung der Biegepräzision bei. Die Achsen Z1 und Z2 der Hinteranschlagfinger werden von einer CNC-Steuerung gesteuert und von einem Servomotor angetrieben.

Hinteranschlag 6+1 Achse für Abkantpresse

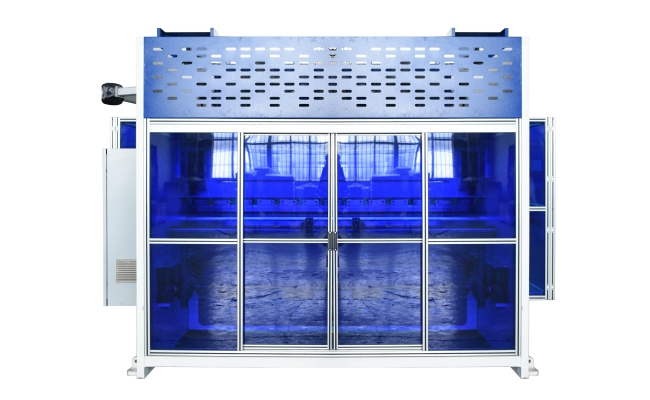

Rückenschutztür für Abkantpresse

Sicherheitsschutztür

Seitenschutz gewährleistet die Arbeitssicherheit des Bedieners. Der hintere Türschutz kann während des Arbeitsvorgangs verriegelt werden. Außerdem können Kunden anstelle des Hecktürschutzes einen Lichtvorhangschutz wählen.

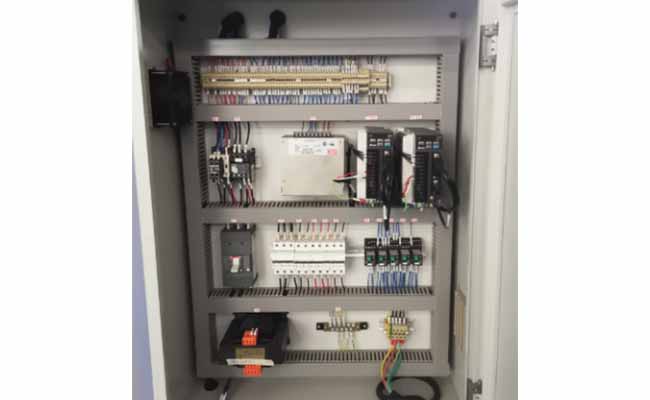

Elektrischer Schaltschrank

WDK Serie übernimmt Schneider (Frankreich) CKomponenten mit hoher Qualität und stabiler Leistung, um die Lebensdauer der elektrischen Komponenten sicherzustellen.

Schaltschrank für Servo-Hybrid-Abkantpresse

Produktanwendungen

Die CNC-Hybrid-Servo-Abkantpresse ist eine universelle Biegeausrüstung, die von Herstellern benötigt wird, die Bleche biegen müssen.

Pressen Sie verschiedene Arten von Metallprodukten. Hybrid-Servo-Abkantpressen können verschiedene Metallmaterialien wie Stahl, Aluminium, Kupfer, Titan usw. verarbeiten. Hybrid-Abkantpressen können Bleche biegen, ohne die Öltemperatur zu erhöhen, und sind daher die beste Option für die Verbindung mit einem Biegeroboter. In diesem Fall eignet sich die Servo-Hybrid-Abkantpresse für Biegearbeiten in der Serienproduktion.

Warum SC wählen?

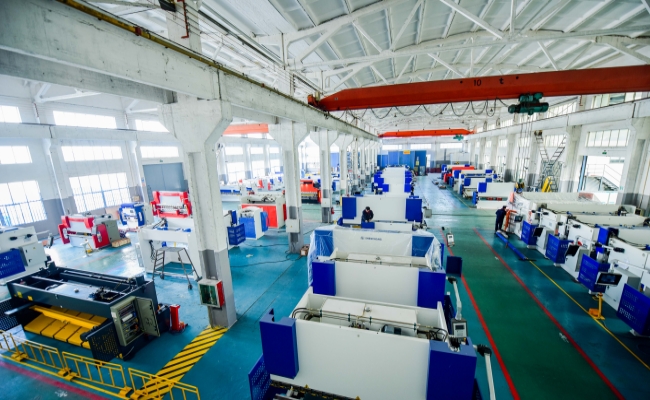

Werkstatt der Abkantpresse

Professionelle Fabrik für Abkantpressen

Als Hersteller von Hybrid-Servo-Abkantpressen verfügt SHENCHONG über mehr als 25 Jahre Erfahrung in der Produktion von Abkantpressen und wir verfügen über mehr als 20 Jahre Erfahrung im Export. Im Laufe der Jahre der Entwicklung, Herstellung und Wartung bieten wir stabile, qualitativ hochwertige Servo-Hybrid-Abkantpressen und einen schnell reagierenden Kundendienst.

Bequemer Übersee-Versandservice

Da wir über mehr als 20 Jahre Erfahrung im Export verfügen, können wir unsere Maschine sicher und schnell in Ihr Land versenden. Wir arbeiten mit vielen Spediteuren zusammen und sind in der Lage, FOB-, CIF- oder sogar Tür-zu-Tür-Versanddienste anzubieten. Ganz gleich, ob Sie zum ersten Mal Maschinen aus China kaufen, wir können Ihnen dabei helfen, die Versandprobleme zu lösen.

Sendung
ABB Roboter-Abkantpresse zu verkaufen

Automatisierung optional

Da die elektrische Hybrid-Abkantpresse lange Zeit ohne Anstieg der Öltemperatur arbeiten kann, ist die Verbindung mit einem Biegeroboter die beste Wahl, um den Fertigungsautomatisierungsgrad zu verbessern. SHENCHONG verfügt über Roboteringenieure, die den technischen Vorschlag für den Biegeroboter entwerfen und produzieren automatische Roboter-Abkantpresse.

Informationen anfordern

Können Sie uns bitte die Dicke und Länge Ihrer Platte mitteilen? Unser Vertrieb wird Ihnen ein Maschinenmodell empfehlen.
