Einführung
Metallprofilbiegemaschinen sind unverzichtbare Werkzeuge in der Metallverarbeitung und -fertigung. Diese Maschinen sind dafür ausgelegt, Metallprofile in verschiedene Formen zu biegen und zu formen und decken ein breites Anwendungsspektrum im Bauwesen, in der Automobilindustrie, der Luft- und Raumfahrt, im Schiffbau und in anderen Branchen ab. Dieser Artikel befasst sich eingehend mit den Feinheiten von Profilbiegemaschinen und behandelt ihre Typen, Komponenten, Funktionsprinzipien, Anwendungen, Vorteile und Überlegungen zur Auswahl der richtigen Maschine.
Was ist eine Profilbiegemaschine?
Eine Profilbiegemaschine, auch als Profilbiegemaschine oder Rollenbiegemaschine bekannt, ist ein mechanisches Gerät, mit dem verschiedene Arten von Metallprofilen wie Winkel, Kanäle, I-Träger, H-Träger, Rohre und Leitungen in die gewünschte Form gebogen werden. Diese Maschinen üben Kraft durch eine Reihe von Rollen oder Matrizen aus und verformen das Metallprofil allmählich, um die gewünschte Krümmung oder den gewünschten Winkel zu erreichen.

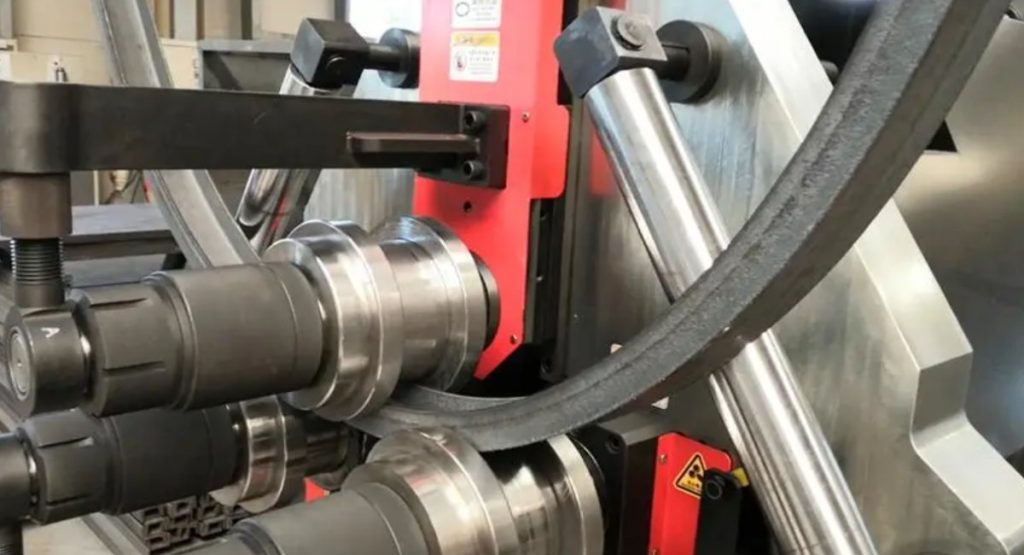

Funktionsprinzip von Metallprofilbiegemaschinen
Die Profilbiegemaschine ist eine Profilbiegemaschine mit linearer Abwärtseinstellung. Die beiden Seitenwalzen der Maschine sind die Hauptantriebswalzen und die drei Arbeitswalzen sind die Hauptantriebswalzen. Die Position der oberen Walze ist fest und die untere Walze klemmt das Werkstück nach oben, um eine Verformung des Abschnitts zu verhindern. Eine Seitenwalze entspricht der oberen Walze, um eine lineare Hubbewegung, eine hydraulische Steuerung und eine digitale Verschiebungsanzeige auszuführen, was für die Steuerung des Profilformungsprozesses von Vorteil ist. Auf beiden Seiten befinden sich CNC-Leerlaufrollen und Verdrehungskorrekturvorrichtungen, was dazu beiträgt, die Walzqualität von Profilen mit asymmetrischem Querschnitt sicherzustellen und Werkstücke mit doppelter Oberfläche zu formen.
Anwendungen von Profilbiegemaschinen
Profilbiegemaschinen sind vielseitige Werkzeuge, die in vielen Branchen eingesetzt werden. Einige der häufigsten Anwendungen sind:
Konstruktion:
- Biegen von Stahlträgern und -stützen für Tragwerke.
- Erstellen gebogener Metallkomponenten für architektonische Entwürfe.
- Herstellung von Geländern, Treppen und Dekorationselementen.
Automobilindustrie:
- Formen von Auspuffrohren und Überrollkäfigen.
- Formen von Fahrwerkskomponenten und Aufhängungsteilen.
- Herstellung kundenspezifischer Metallteile für Fahrzeugmodifikationen.
Luft- und Raumfahrt:
- Biegen von Leichtmetallprofilen für Flugzeugrahmen.
- Herstellung von Komponenten für Raumfahrzeuge und Satelliten.
- Herstellung aerodynamischer Formen für die Luft- und Raumfahrt.
Schiffbau:
- Biegen von Stahlplatten und -trägern für den Rumpfbau.
- Formgebung von Strukturelementen für Schiffsaufbauten.
- Erstellen kundenspezifischer Metallteile für Schiffsanwendungen.
Herstellung:
- Herstellung von Metallrahmen und Gehäusen für Maschinen.
- Herstellung von Fördersystemen und Materialhandhabungsgeräten.
- Herstellung von Komponenten für Industrieanlagen und Werkzeuge.
Arten von Profilbiegemaschinen
Es gibt verschiedene Typen von Metallprofilbiegemaschinen, die jeweils für bestimmte Anwendungen und Materialien ausgelegt sind. Zu den Haupttypen gehören:
Manuelle Profilbiegemaschinen
- Geeignet für leichte Biegeaufgaben.
- Die Bedienung erfolgt manuell, wobei zur Kraftanwendung ein Hebel oder eine Kurbel verwendet wird.
- Ideal für kleine Werkstätten und Bastler.
Hydraulische Profilbiegemaschinen
- Nutzen Sie die Hydraulik zum Anwenden von Kraft und erreichen Sie so eine größere Biegekapazität.
- Geeignet für mittlere bis schwere Anwendungen.
- Ermöglicht eine präzise Kontrolle des Biegevorgangs.
CNC-Profilbiegemaschinen
- Ausgestattet mit CNC-Systemen (Computerized Numerical Control) für automatisiertes und hochpräzises Biegen.
- Geeignet für komplexe und sich wiederholende Biegeaufgaben.
- Wird häufig in industriellen Anwendungen verwendet, die eine hohe Präzision erfordern.
Elektrische Profilbiegemaschinen
- Nutzen Sie Elektromotoren zum Antrieb der Walzen oder Matrizen.
- Bieten hinsichtlich Leistung und Präzision ein Gleichgewicht zwischen manuellen und hydraulischen Maschinen.
- Wird häufig in kleinen bis mittelgroßen Betrieben verwendet.
Horizontale Profilbiegemaschine oder vertikale Profilbiegemaschine
Horizontale und vertikale Profilbiegemaschinen sind Spezialgeräte zum Biegen verschiedener Metallprofile in die gewünschte Form. Hier finden Sie einen detaillierten Überblick über jeden Typ.
Horizontale Profilbiegemaschine
Beschreibung:
- Die Maschine ist horizontal ausgerichtet, der Biegevorgang erfolgt auf einer horizontalen Ebene.
- Aufgrund seiner stabilen und robusten Struktur wird es häufig zum Biegen größerer und schwererer Profile verwendet.
Vorteile:
- Einfachere Handhabung langer und schwerer Profile.
- Bietet normalerweise bessere Kontrolle und Präzision für Großprojekte.
- Ermöglicht das Biegen einer großen Bandbreite an Profilgrößen und -formen.
Anwendungen:
- Bau- und Bauindustrie zum Biegen von Trägern, Rohren und anderen Strukturelementen.
- Automobil- und Schiffbauindustrie zur Herstellung von Rahmen- und Karosseriekomponenten.
- Herstellung von Metallmöbeln und verschiedenen Metallprodukten.
Vertikale Profilbiegemaschine
Beschreibung:
- Die Maschine ist vertikal ausgerichtet, der Biegevorgang erfolgt auf einer vertikalen Ebene.
- Es wird oft für kleinere und leichtere Profile verwendet und kann kompakter gestaltet werden.
Vorteile:
- Spart Bodenfläche durch die vertikale Ausrichtung.
- Einfachere Handhabung bei kleineren und empfindlicheren Profilen.
- Geeignet für hochpräzises Biegen bei kleineren Vorgängen.
Anwendungen:
- Metallbearbeitungswerkstätten zum Biegen kleinerer Profile wie Stangen, Stäbe und Rohre.
- Künstlerische Metallbearbeitung zur Herstellung dekorativer Elemente und Bauteile.
- Luft- und Raumfahrtindustrie sowie Automobilindustrie für kleinere Strukturteile.
Wichtige Unterschiede
- Orientierung:Horizontale Maschinen liegen flach, während vertikale Maschinen aufrecht stehen.
- Profilgröße und Gewichtshandhabung:Horizontale Maschinen eignen sich besser für größere und schwerere Profile, während vertikale Maschinen für kleinere, leichtere Profile geeignet sind.
- Platzbedarf:Vertikale Maschinen benötigen im Vergleich zu horizontalen Maschinen weniger Stellfläche.
- Anwendungsfokus:Horizontale Maschinen werden häufig bei groß angelegten Industrieprojekten eingesetzt, während vertikale Maschinen für kleinere, präzisionsorientierte Aufgaben verwendet werden.
Diese Maschinen spielen eine entscheidende Rolle in Branchen, in denen es auf ein präzises und konsistentes Biegen von Metallprofilen zur Herstellung verschiedener Produkte und Strukturkomponenten ankommt.
Vorteile von Profilbiegemaschinen
Metallprofilbiegemaschinen bieten mehrere Vorteile, die sie in der modernen Fertigung und Konstruktion unverzichtbar machen:
Vielseitigkeit
- Kann eine breite Palette an Metallprofilen und Materialien biegen.
- Geeignet für verschiedene Branchen und Anwendungen.
Präzision und Genauigkeit
- Moderne Maschinen, insbesondere CNC-Modelle, ermöglichen hochpräzise und wiederholbare Biegungen.
- Gewährleistet gleichbleibende Qualität in der Massenproduktion.
Effizienz
- Automatisierte und hydraulische Systeme ermöglichen schnelle und effiziente Biegeprozesse.
- Reduziert manuelle Arbeit und erhöht die Produktivität.
Kosteneffizienz
- Reduziert den Bedarf an Schweißen und Zusammenbau mehrerer Teile.
- Minimiert den Materialabfall durch präzise Biegungen mit minimalen Fehlern.
Anpassbarkeit
- Ermöglicht die Erstellung benutzerdefinierter Formen und Designs.
- Ermöglicht die Herstellung komplexer und einzigartiger Komponenten.
Schlüsselkomponenten von Metallprofilbiegemaschinen
Das Verständnis der Komponenten einer Profilbiegemaschine ist entscheidend für das Verständnis ihrer Funktionsweise und Fähigkeiten. Zu den Hauptkomponenten gehören:
Rahmen
- Der stabile Sockel, der die gesamte Maschine trägt.
- Normalerweise aus hochbelastbarem Stahl gefertigt, um hohen Biegekräften standzuhalten.
Rollen/Matrizen
- Die Werkzeuge, die mit dem Metallprofil in Kontakt kommen und die Biegekraft ausüben.
- Erhältlich in verschiedenen Formen und Größen, um unterschiedlichen Profilen gerecht zu werden.
- Kann je nach Maschinentyp in verschiedenen Konfigurationen (z. B. Dreiwalzen, Vierwalzen) angeordnet werden.
Hydraulisches/elektrisches System
- Gibt den Antrieb für die Bewegung der Walzen oder Matrizen.
- Hydraulische Systeme nutzen Flüssigkeitsdruck, während elektrische Systeme motorbetriebene Mechanismen verwenden.
Bedienfeld
- Die Schnittstelle, über die der Bediener die Maschine steuert.
- Enthält Tasten, Schalter und Digitalanzeigen zum Anpassen der Einstellungen und Überwachen des Biegevorgangs.
Stütz- und Führungssysteme
- Zusätzliche Komponenten, die dem Metallprofil beim Biegen Stabilität und Führung verleihen.
- Sorgen Sie für genaue und konsistente Biegeergebnisse.
Wie verwendet man Profilbiegemaschinen?
Der Betrieb einer Rohr- und Schlauchprofilbiegemaschine umfasst mehrere wichtige Schritte, unabhängig vom jeweiligen Maschinentyp. Hier ist ein allgemeiner Überblick über den Arbeitsvorgang:
Aufstellen
- Das zu biegende Metallprofil wird auf der Maschine platziert, typischerweise zwischen den Walzen oder Matrizen.
- Der Bediener stellt die gewünschten Biegeparameter wie Biegeradius, Winkel und Geschwindigkeit ein.
Biegeprozess
- Die Maschine übt über die Walzen oder Matrizen Kraft aus und biegt das Metallprofil allmählich.
- Das Profil wird durch die Maschine geführt, wobei die Walzen oder Matrizen Druck ausüben, um die gewünschte Krümmung zu erreichen.
- Bei komplexen Formen können mehrere Durchgänge oder Anpassungen erforderlich sein.
Überwachung und Anpassungen
- Der Bediener überwacht den Biegevorgang kontinuierlich, um die Genauigkeit sicherzustellen.
- Um eine präzise Biegung zu erreichen, können bei Bedarf Anpassungen an den Maschineneinstellungen vorgenommen werden.
Fertigstellung
- Sobald die gewünschte Form erreicht ist, wird die Maschine gestoppt und das gebogene Profil entfernt.
- Das Endprodukt wird auf Qualität und Genauigkeit geprüft.
Arten von Biegevorgängen
- Kaltbiegen: Wird bei Raumtemperatur durchgeführt und ist für die meisten Metalle geeignet. Die Materialeigenschaften bleiben erhalten und es ist energieeffizient.
- Warmbiegen: Dabei wird das Metallprofil vor dem Biegen erhitzt. Wird für Materialien verwendet, die sich kalt nur schwer biegen lassen oder um kleinere Radien ohne Rissbildung zu erreichen.
Wartungs- und Sicherheitsaspekte
Für die optimale Leistung und Langlebigkeit von Profilbiegemaschinen sind ordnungsgemäße Wartungs- und Sicherheitspraktiken von entscheidender Bedeutung. Hier sind einige wichtige Wartungs- und Sicherheitsaspekte:
Regelmäßige Inspektionen
- Führen Sie regelmäßige Inspektionen der Maschinenbauteile durch, einschließlich Walzen, Matrizen, hydraulischen/elektrischen Systemen und Bedienfeldern.
- Achten Sie auf Verschleiß und ersetzen Sie beschädigte Teile umgehend.
Schmierung
- Stellen Sie sicher, dass alle beweglichen Teile ausreichend geschmiert sind, um Reibung zu verringern und Verschleiß vorzubeugen.
- Beachten Sie die Empfehlungen des Herstellers zu Schmierintervallen und Schmierstoffarten.
Reinigung
- Halten Sie die Maschine sauber und frei von Schmutz, Staub und Metallspänen.
- Reinigen Sie die Walzen und Matrizen regelmäßig, um die Biegegenauigkeit aufrechtzuerhalten.
Kalibrierung
- Kalibrieren Sie die Maschine regelmäßig, um genaue Biegewinkel und -radien sicherzustellen.
- Befolgen Sie die Richtlinien des Herstellers für Kalibrierungsverfahren.
Sicherheitsmaßnahmen
- Bieten Sie den Bedienern eine angemessene Schulung zum sicheren Umgang mit der Maschine an.
- Implementieren Sie Sicherheitsprotokolle, wie z. B. das Tragen von Schutzkleidung, die Verwendung von Sicherheitsvorrichtungen und das Befolgen von Notfallverfahren.
Dokumentation
- Führen Sie detaillierte Aufzeichnungen über Wartungsaktivitäten, Reparaturen und Inspektionen.
- Behalten Sie die Maschineneinstellungen und -parameter im Auge, um eine gleichbleibende Leistung zu gewährleisten.
Überlegungen zur Auswahl einer Profilbiegemaschine
Die Auswahl der richtigen Metallprofilbiegemaschinen hängt von mehreren Faktoren ab. Hier sind einige wichtige Überlegungen, die Sie berücksichtigen sollten:
Materialart und Dicke
- Bestimmen Sie die Art und Dicke der Metallprofile, die Sie biegen möchten.
- Wählen Sie eine Maschine mit ausreichender Kapazität zur Verarbeitung der Materialien.
Biegeradius und Winkel
- Berücksichtigen Sie die erforderlichen Biegeradien und Winkel für Ihre Anwendungen.
- Stellen Sie sicher, dass die Maschine die gewünschten Biegungen präzise ausführen kann.
Produktionsvolumen
- Bewerten Sie das Produktionsvolumen und die Häufigkeit von Biegeaufgaben.
- Wählen Sie eine Maschine, die die Arbeitslast effizient bewältigen kann.
Automatisierung und Steuerung
- Entscheiden Sie, ob Sie eine manuelle, hydraulische, elektrische oder CNC-Maschine benötigen.
- Berücksichtigen Sie den für Ihren Betrieb erforderlichen Grad an Automatisierung und Kontrolle.
Budget und Wartung
- Bewerten Sie Ihr Budget für den Kauf und die Wartung der Maschine.
- Berücksichtigen Sie die langfristigen Kosten und Vorteile verschiedener Maschinentypen.
Platz und Installation
- Bewerten Sie den verfügbaren Platz in Ihrer Werkstatt oder Einrichtung.
- Stellen Sie sicher, dass die Maschine im vorgegebenen Raum sicher installiert und betrieben werden kann.
Zukünftige Trends in der Profilbiegetechnologie
Der Bereich der Profilbiegetechnologie entwickelt sich ständig weiter, angetrieben von Fortschritten in der Automatisierung, Materialwissenschaft und Fertigungstechniken. Hier sind einige zukünftige Trends, die Sie im Auge behalten sollten:
Integration mit Industrie 4.0
- Einbindung intelligenter Sensoren und IoT-Technologie (Internet of Things) für Echtzeitüberwachung und vorausschauende Wartung.
- Verbesserte Datenanalyse zur Optimierung von Biegeprozessen und Verbesserung der Effizienz.
Fortschrittliche Materialien
- Entwicklung neuer Materialien mit verbessertem Festigkeits-Gewichts-Verhältnis und besserer Biegsamkeit.
- Maschinen, die moderne Materialien wie Verbundwerkstoffe und hochfeste Legierungen verarbeiten können.
Verbesserte Automatisierung
- Verstärkter Einsatz von Robotern und automatisierten Handhabungssystemen zum Be- und Entladen von Profilen.
- Stärkere Integration von CNC-Systemen mit künstlicher Intelligenz für adaptive Biegeprozesse.
Nachhaltigkeit
- Konzentrieren Sie sich auf energieeffiziente Maschinen und umweltfreundliche Herstellungsverfahren.
- Einführung umweltfreundlicher Technologien zur Reduzierung der Umweltauswirkungen von Metallbiegevorgängen.
Anpassung und Flexibilität
- Maschinen, die für schnelles Umrüsten und Anpassungsfähigkeit an unterschiedliche Biegeaufgaben konzipiert sind.
- Anpassbare Maschinen zur Erfüllung spezifischer Branchenanforderungen und Anwendungen.
Abschluss
Metallprofilbiegemaschinen sind wichtige Werkzeuge in der Metallverarbeitungsindustrie, da sie Vielseitigkeit, Präzision und Effizienz bei der Formung von Metallprofilen für verschiedene Anwendungen bieten. Das Verständnis der Typen, Komponenten, Funktionsprinzipien und Anwendungen dieser Maschinen ist für die Auswahl der richtigen Ausrüstung und die Optimierung von Biegeprozessen von entscheidender Bedeutung. Mit dem weiteren technologischen Fortschritt werden Profilbiegemaschinen immer ausgefeilter und treiben Innovation und Produktivität in der Metallverarbeitung und -herstellung voran.
Ob Sie im Baugewerbe, in der Automobilindustrie, in der Luft- und Raumfahrt, im Schiffbau oder in einer anderen Branche tätig sind, in der präzises Biegen von Metall erforderlich ist, die Investition in eine geeignete Profilbiegemaschine kann Ihre Fähigkeiten erheblich verbessern und zum Erfolg Ihrer Projekte beitragen. Indem Sie Faktoren wie Materialtyp, Biegeanforderungen, Automatisierung und Wartung berücksichtigen, können Sie fundierte Entscheidungen treffen und die besten Ergebnisse bei Ihren Metallbiegevorgängen erzielen.
SC-Maschinen ist ein professioneller Hersteller von Biegemaschinen, wir bieten unseren Kunden hydraulische Abkantpressen, Plattenwalzmaschine und Rohr- und Rohrprofilbiegemaschinen seit über 25 Jahren. Für weitere Informationen zur Maschine können Sie uns gerne kontaktieren.
